モーターシャフトのコア技術はインボリュートスプライン構造にあります。スプライン接続は、トルクを伝達し、軸方向の移動を可能にするために機械式変速機で一般的に使用されます。インボリュート スプラインは、すべてのスプライン タイプの中で最も優れた歯形です。
長方形スプライン (長方形の歯形) とは異なり、インボリュート スプラインは歯車の歯と同じインボリュート曲線の歯形を持ちます。この設計は、自動センタリングと複数歯の負荷分散という 2 つの基本的な利点をもたらします。
自動センタリングでは、モータシャフトの組み立て時にスプライン歯面がインボリュート曲線に沿って自然にガイドされるため、追加の調整なしでシャフトと相手部品が自動調心され、高い同軸度が得られます。この機能により、より高い伝送精度を確保しながら、組み立ての難易度が大幅に軽減されます。複数の歯で荷重を分散する場合、インボリュート スプラインの歯形設計により、荷重が複数の歯に均等に分散されるようになり、1 つまたは数個の歯のみが荷重に耐える長方形スプラインによくある局所的な過負荷が回避され、荷重容量と耐用年数が大幅に向上します。

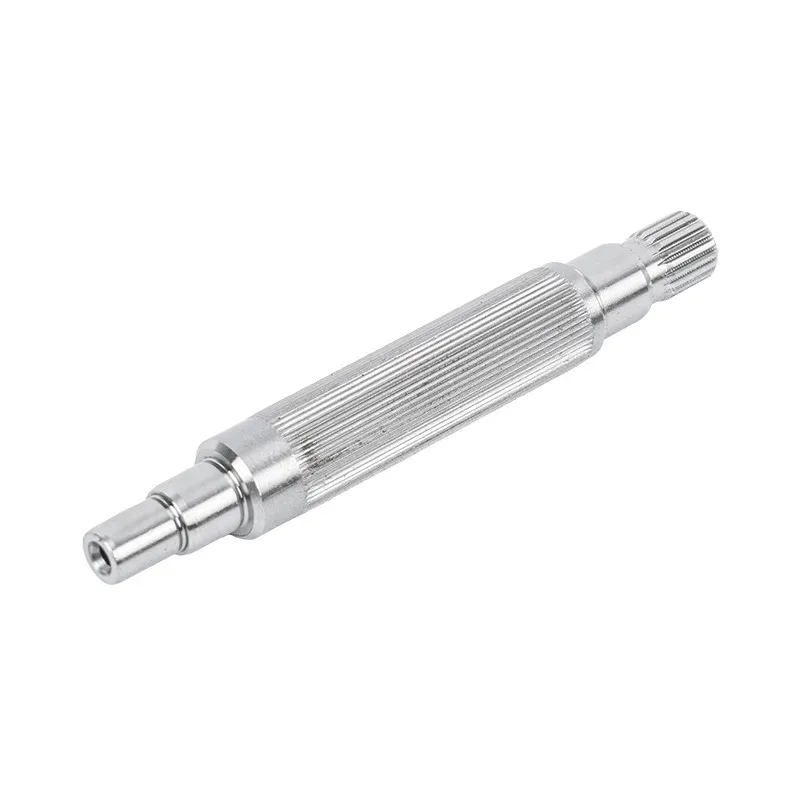

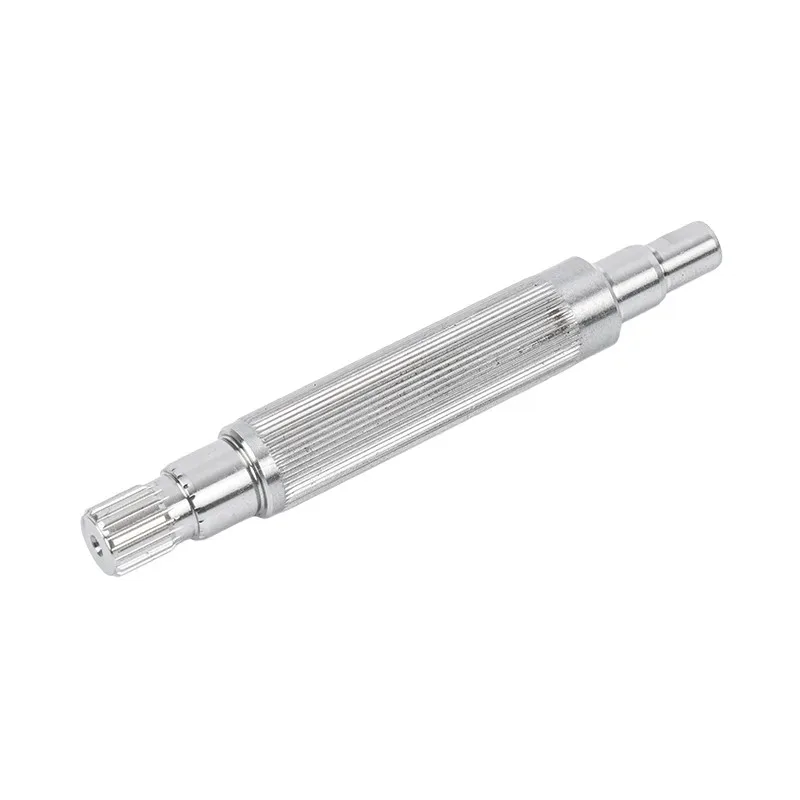

Guanshuo のインボリュート スプライン モータ シャフトは、大きな歯元フィレット (R0.3 ～ R0.8) を備えており、歯元での応力集中をさらに軽減し、衝撃荷重や交番応力下での製品の疲労寿命を長くすることができます。
Guanshuo のモーター シャフトには次の主要な利点があり、高速かつ高精度のトランスミッション アプリケーションに最適なソリューションとなっています。
1. 自動心出し、高同軸度
製品のインボリュート歯形は組立時に自動的に芯出しされ、シャフトと相手部品との同軸度を高め、よりスムーズな伝達を実現します。長方形スプラインが位置合わせを達成するために必要な正確な嵌合と比較して、インボリュート スプラインの自動センタリング機能は、より高い伝達精度を確保しながら、組み立ての難易度を大幅に軽減します。
2. 多歯負荷分散、強力な重荷重容量
この製品は荷重を複数の歯に均等に分散し、角スプラインよりも大幅に優れた耐荷重性を備えています。歯元フィレット（R0.3～R0.8）を大きくすることで応力集中を軽減し、耐衝撃性、耐疲労性、耐偏心荷重に優れています。頻繁な正逆回転や重荷重の衝撃条件下でも安定して動作し、一般に角スプラインに比べて長寿命です。
3. 高速、低騒音、高伝送効率
滑らかな歯形で噛み合い衝撃が少なく、高速性能に優れ、伝達効率が高く、低発熱です。角形スプラインよりも振動と騒音の制御が優れているため、中高速回転機器に特に適しており、高速モーターや精密スピンドルに最適なソリューションです。
4. 高い加工精度、優れた互換性
Guanshuo のインボリュート スプライン モータ シャフトは、スプライン均等化誤差 ≤0.015 ～ 0.03mm、対称性 ≤0.02mm、歯面粗さ Ra ≤0.8 ～ 1.6μm を達成しています。高精度な加工により互換性が高く、装置のメンテナンスや予備品の管理が容易になります。
5. 徹底した品質管理体制
Guanshuo は ISO9001 品質管理システム認証を取得し、原材料から最終製品まで完全な品質管理を実施しています。同社は軸受のシール構造、モータ軸の複合構造、軸受の支持構造などの分野で11件の特許技術を保有している。
| パラメータ | 仕様範囲 |
|---|---|
| スプライン等化エラー | ≤0.015~0.03mm |
| スプラインの対称性 | ≤0.02mm |
| 歯面粗さ | Ra≦0.8～1.6μm |
| 歯根フィレット | R0.3～R0.8 |
インボリュート スプライン モーター シャフトは、自動センタリング、高い同軸度、スムーズな伝達、多歯耐荷重、強力な重荷重および耐衝撃性、高速性と低ノイズ、高効率および長寿命という主な機能を備えており、次のような要求の厳しいシナリオで広く使用されています。
新エネルギー車：ドライブモーターの高速シャフト用途。インボリュート スプラインの自動センタリングにより、高速でのトランスミッションの安定性が確保され、同時に複数の歯による負荷分散により高トルク出力要件が満たされます。
高速モーターと高精度スピンドル：中高速回転機器の基幹伝動部品。滑らかな歯形、最小限の噛み合い衝撃、低発熱により、高速モーターに最適なソリューションです。
産業オートメーション：ロボット関節、サーボモーター、精密伝達システム。高精度と優れた互換性により、自動化機器の高い信頼性要件を満たします。
建設機械: 頻繁な正逆回転や重荷重の衝撃条件下での伝動軸用途。耐衝撃性と耐疲労性が強化され、長寿命が保証されます。
工作機械：CNC工作機械やマシニングセンター用の主軸伝動装置。高い同軸度と低振動で加工精度を確保します。
Guanshuo の製品は広州、江蘇、福建、安徽、山東などの販売地域をカバーしており、Goldsmiths、French Decathlon、Omron、Yasi などのブランドと協力関係を確立しています。
調達専門家が製品の技術的な利点をより明確に理解できるように、次の表にインボリュート スプラインと長方形スプラインの系統的な比較を示します。
| 寸法 | インボリュート スプライン (関朔) | 長方形スプライン |
|---|---|---|
| センタリング方法 | 自動センタリング、歯形ガイドに基づく位置合わせ | 精密な嵌合が必要、センタリング精度は機械加工に依存 |
| 同軸度 | 高 (自動センタリングにより保証) | 中 (すきまばめに依存) |
| 負荷分散 | 複数の歯による均一な負荷分散 | 負荷に耐える歯がほとんどないため、局所的な過負荷がかかりやすい |
| 歯根応力 | 大きなフィレット（R0.3～R0.8）、低応力集中 | 応力集中が高く、疲労亀裂が発生しやすい |
| 耐衝撃性 | 強い | 弱い |
| 耐偏心耐荷重 | 強い | 弱い |
| 高速性能 | 優れた（滑らかな歯形、最小限の噛み合い衝撃） | 平均（メッシュの影響が大きい） |
| 振動と騒音 | 低い | より高い |
| 伝送効率 | 高い | 中くらい |
| 耐用年数 | 長い (通常は長方形スプラインよりも長い) | 短い |
| 加工精度 | 高 (イコライゼーション誤差 ≤0.015~0.03mm) | 中くらい |
| 互換性 | 良い | 平均 |
| 最適なシナリオ | 高速・高精度・重荷重・頻繁な正逆転 | 低速、軽負荷、一般伝動 |
上記比較より、本製品が角スプラインに比べ、調心精度、耐荷重、耐衝撃性、高速性、寿命など総合的に優れていることが分かります。高効率、長寿命、低メンテナンスコストを追求する伝動システムにはインボリュートスプラインが最適です。
Guanshuo はシャフトの全プロセス サービス サポートを提供します。
サンプルステージ: 技術パラメータのカスタマイズに関するコンサルティング、3D 図面の共同設計検証、無償サンプル提供およびコスト最適化計画により、お客様の装置条件とコスト削減要件に合わせた製品のマッチングを保証します。
量産：フルプロセスCNC加工の品質トレーサビリティ、48時間の生産進捗状況の視覚的フィードバック、ISO9001システム認証品質検査、VMI在庫管理および緊急注文対応のサポート。
アフターセールス: 24 か月の延長保証期間、48 時間以内のグローバルな問題のオンサイト診断、プロセスのアップグレードと反復ソリューションの無料提供、早期警告とメンテナンスのための顧客機器摩耗データベースの確立。
素早い対応：お問い合わせや商品のご相談は24時間以内にご返答させていただきます。
オリジナル工場生産、品質管理可能: Guanshuo はインボリュート スプライン モーター シャフトの直接メーカーであり、原材料から完成品まで全工程を管理しています。

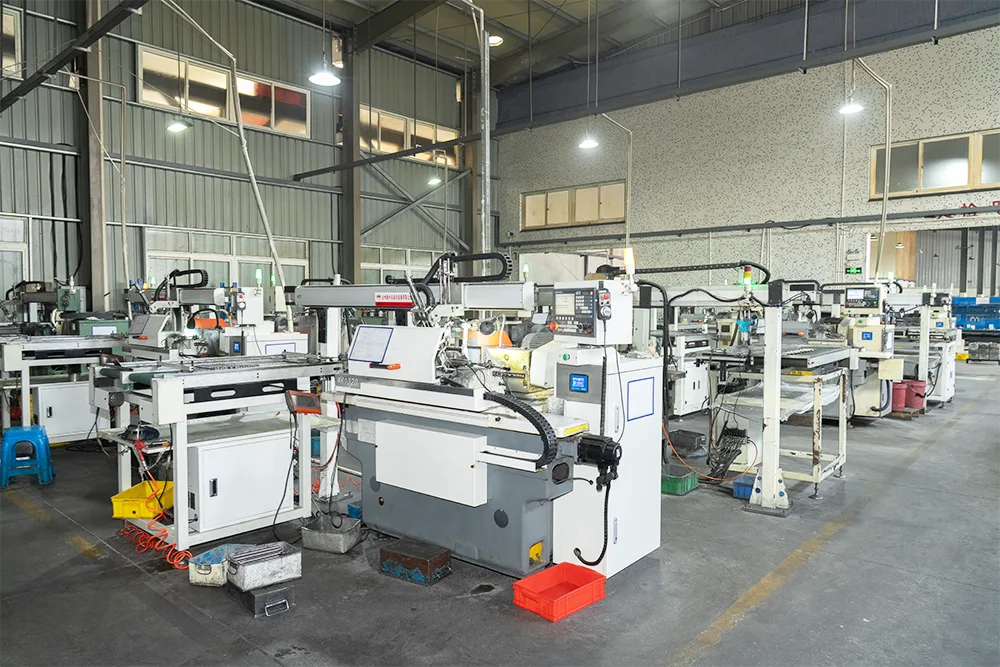

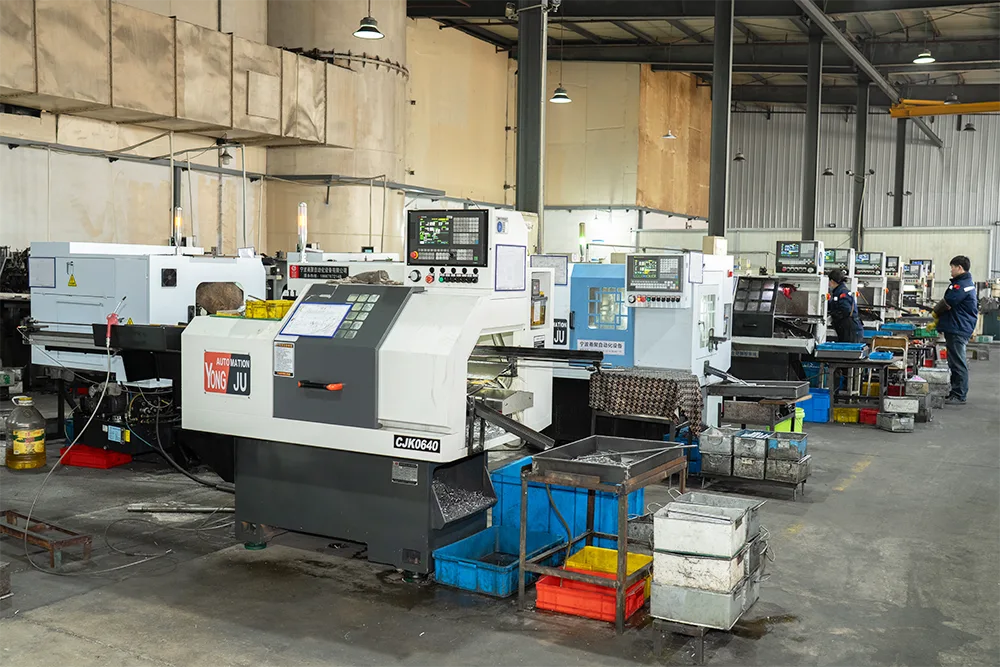

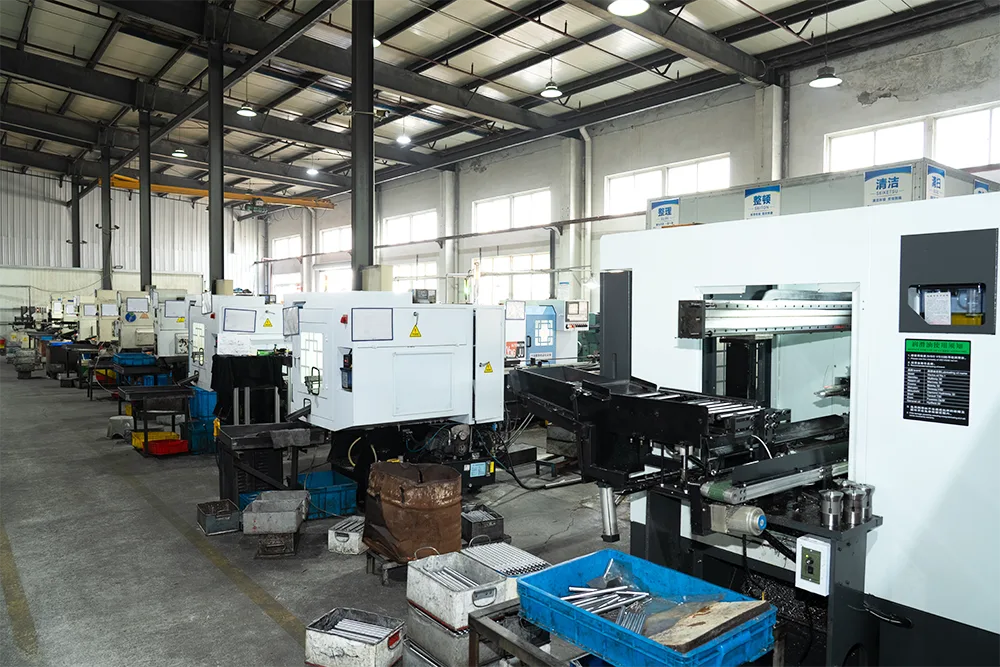

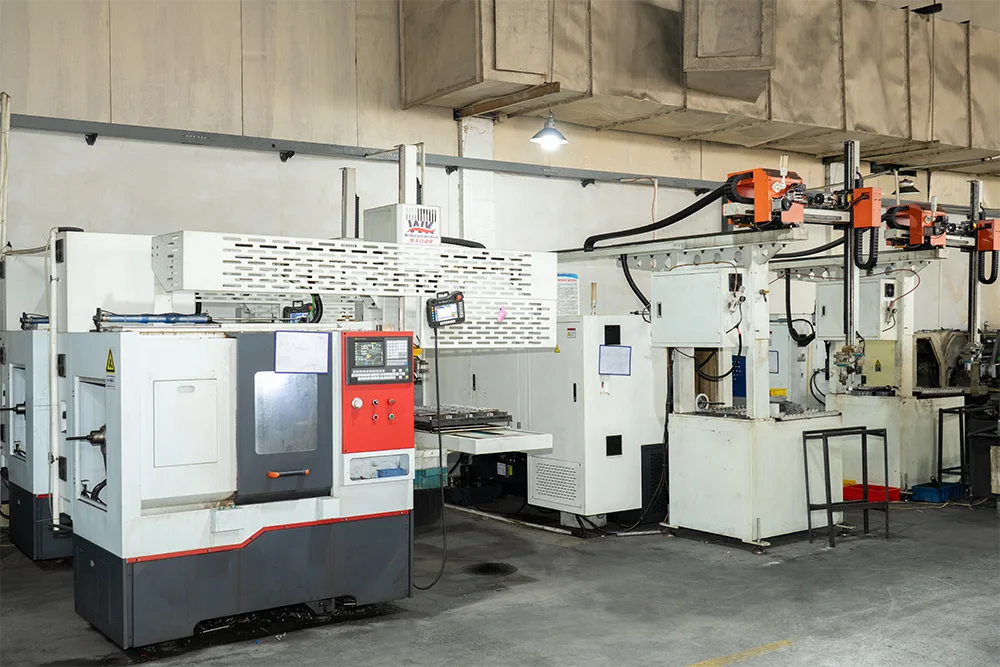

最新鋭の設備と十分な生産能力: 50 名を超える従業員のチーム、26 台の CNC 円筒研削盤、6 台のホブ盤、その他の高度な機器により、大量注文の納期厳守を保証します。
深い技術的専門知識、特許サポート: 11 の特許取得済みテクノロジーが、製品および関連製品の複数の中核となる技術的側面をカバーしています。
完全な認定、サウンド システム：研究開発、生産、販売の全プロセスを貫くISO9001認証制度です。
充実したサービス、安心のアフターサービス：サンプルから量産、プリセールスからアフターセールスまでのフルライフサイクルサービスをサポートします。
A: 2 つの主要な利点: 自動センタリング - 組立中に歯形が自然に位置合わせをガイドし、より高い同軸度を実現します。複数の歯の負荷分散 - 負荷が複数の歯に均等に分散され、より強力な耐荷重、より優れた耐衝撃性、より長い耐用年数を実現します。
A：歯面粗さはRa≤0.8～1.6μm、スプライン等化誤差≤0.015～0.03mm、対称性≤0.02mm、歯元フィレットR0.3～R0.8に達します。
A: CNC ホブ切りまたはフライス加工が使用され、外周仕上げには高精度 CNC 円筒研削盤が組み合わせられ、プロセス全体が ISO9001 システムの下で管理されています。
A: 新エネルギー車の駆動モーター、高速モーター、精密スピンドル、産業用オートメーション機器など、高速、高精度、中荷重から重荷重、頻繁な正逆回転、衝撃荷重伝達のシナリオに適しています。
A: 24 か月の延長保証、48 時間以内のグローバルな問題診断、無料のプロセス アップグレード ソリューション、および 24 時間以内の問い合わせの返信。
A：公式サイトまたはメールよりお問い合わせください。 24 時間以内に返信してください。見積書には重要なパラメータが明確に示されています。
A: 高精度な加工により互換性が良く、装置のメンテナンスや交換部品の管理が容易になり、メンテナンスコストが削減されます。
