中国の高精度シャフト製品の専門メーカーとして、Guanshuo は 10 年以上の精密ハードウェア加工の経験と 11 件の特許技術の蓄積に基づいて、高性能角形スプライン モータ シャフト製品を世界中の顧客に提供しています。最先端のCNC加工設備と充実した検査システムを備え、原材料の選択から完成品の出荷まで全工程の品質管理を実施しています。当社の製品はISO9001品質システム認証に合格しており、新エネルギー車、産業オートメーション、重機などの分野で広く使用されており、業界の多くの大手企業の中核サプライヤーとなっています。
この製品は革新的な多歯構造設計を採用しており、複数の歯が荷重を分担することで、よりスムーズなトルク伝達効果を実現します。従来のシングルキー、ダブルキー、マルチキー溝製品に比べ、耐衝撃性、耐偏心荷重性能に優れ、複雑で過酷な様々な作業環境にも安定して適応します。
1. より強力な耐荷重: 多歯の均一な力の設計により、使用荷重が効果的に分散され、通常のフラットキー接続と比較して荷重容量が 40% 以上増加し、より大きなトルク出力に耐えることができます。
2. より高いセンタリング精度：スプライン構造により案内性と芯出し性が良く、シャフトとハブの嵌合精度が高く、作動時の偏心振動を低減します。
3. 優れた誘導性能：歯側のはめあいすきまを精密に調整し、軸上の各部品のスムーズな軸方向の滑りを実現し、変速や方向転換などの複雑な伝動要求に応えます。
4. より長い耐用年数：全体的な力は均一であり、単一キー接続の応力集中の問題を回避し、歯の破損や摩耗故障のリスクを効果的に軽減します。
重荷重衝撃作業条件下では、角形スプラインモーターシャフトの多歯協調構造が瞬間的な衝撃荷重を効果的に吸収し、局所的な過度の応力による部品の損傷を回避し、装置のダウンタイムとメンテナンスの可能性を大幅に削減し、顧客の継続生産に信頼できる保証を提供します。
生産プロセスでは、歯車のホブ切りや成形研削などの専門的なプロセスを採用し、歯形精度と割り出し精度を厳密に管理し、はめあいクリアランスを正確に調整し、安定した伝達と装置動作中の低ノイズを確保し、エンドユーザーのエクスペリエンスを包括的に向上させます。原材料は高品質の合金鋼および炭素鋼から選択され、精密熱処理技術によって加工され、歯面の高硬度と中心部の高靭性の完璧な組み合わせを達成し、優れた耐疲労性、耐摩耗性、耐欠損性を備え、製品の寿命を大幅に延長します。
1. 精密歯車ホブ加工: プロ仕様の高精度ホブ盤で加工されており、歯形誤差をミクロンレベルで管理し、歯方向の一貫性も良好です。
2. 形状研削加工：CNC円筒研削盤による精密研削加工により、鏡面粗さRa≦0.8μmに達します。
3. プロフェッショナルな熱処理: 浸炭焼き入れ、焼き戻しなどの熱処理工程を経て、コア部分は良好な靭性を維持します。

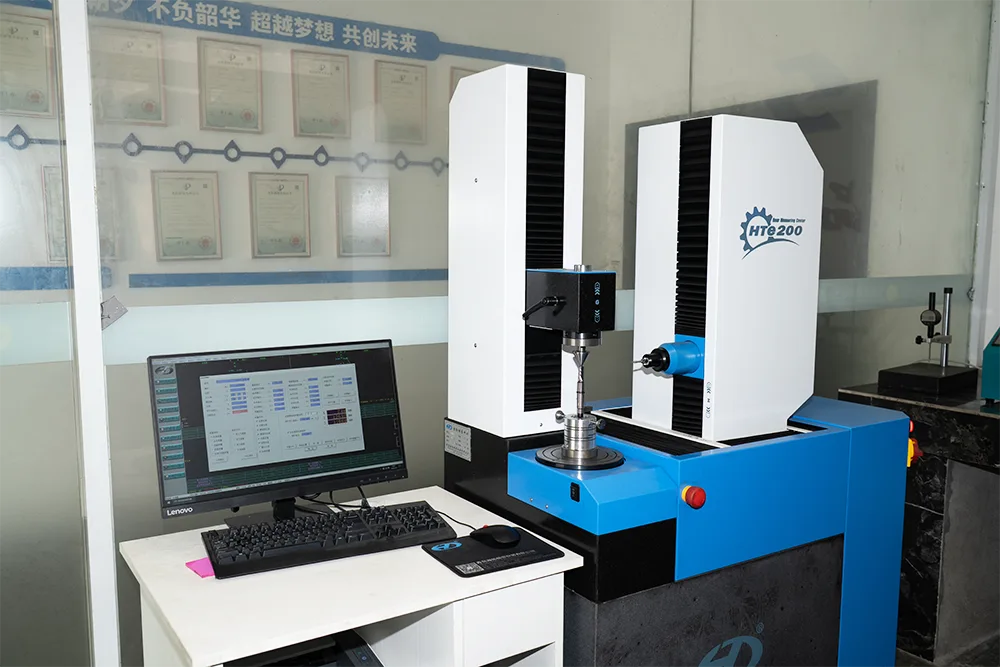

4. 徹底した検査品質管理: すべての製品は歯車検査センター、円筒度測定器、二次元プロジェクターなどの設備を通じて全数検査を受けており、不合格品が工場から出ることはありません。
極めて順応性の高いシャフトです。国家規格に従って生産することができ、顧客の要求に応じて歯数、圧力角、歯幅、位置決め方法をカスタマイズすることもできます。また、製品の耐食性や組立の平滑性を高めるための黒染め、亜鉛メッキ、ニッケルメッキなどの各種表面処理も承ります。
当社は国際規格および業界標準に従って厳密に生産を組織し、製品の互換性と伝送の信頼性を確保するために、すべての重要な寸法精度が厳しく検査されています。以下は製品の中核となる精度パラメータであり、すべての指標は業界の一般基準を満たすかそれを上回っています。
| パラメータ項目 | 精度指数 |
|---|---|
| スプライン等化エラー | ≤ 0.02 mm |
| スプライン対称性 | ≤ 0.02 mm |
| スプライン調心軸の同軸度 | ≤ 0.02~0.03mm |
| 内径d表面粗さ | Ra≦0.8μm |
| 外径D 表面粗さ | Ra≦3.2～6.3μm |
上記の標準パラメータに加えて、お客様の図面要件に応じて特別仕様の製品もカスタマイズできます。モジュール、歯数から全長、取り付け公差まで、さまざまな機器の特別な組み立て要件を満たすためにパーソナライズされたカスタマイズを実現できます。製品の各バッチには完全な材料レポートと精度検査レポートが添付されており、お客様は安心して購入し、安心して使用できます。
中・低速の重機だけでなく、中・高速の精密伝送シーンにも適用できる汎用性に優れた製品です。追加の適応調整を行わずにさまざまな機器の伝送要件を満たすことができ、多くの業界で広く使用されています。
1. 重機分野: 鉱山機械、重工作機械、建設機械、その他の機器に適しており、重負荷の衝撃に耐え、複雑な作業条件下でも安定して電力を伝達し、機器の連続稼働を保証します。
2. 精密機器分野：中高速の精密工作機械、精密機器、自動生産ラインなどの機器に適しており、高精度の伝達性能で動作振動を低減し、機器の加工精度と動作の安定性を確保します。
3. 一般産業分野: さまざまな中低速重負荷装置および従来の伝動装置に適しており、安定性と実用性を兼ね備え、一般的な工業生産の伝動要件を満たします。
4. カスタマイズされたシナリオ: 非標準機器や特別な設置スペース要件については、歯数、仕様、その他のパラメータを調整することで、さまざまな複雑な伝送シナリオに適応し、非標準機器の互換性の問題を解決します。
新エネルギー車用モーター、産業用ロボット、ウォーターポンプやバルブ、医療機器など、伝達の信頼性が極めて要求される分野でも、角スプラインモーターシャフトは優れた性能を発揮し、高速、高精度、長寿命などの厳しい要求に応えます。
国家ハイテク企業として、関朔はエンジニアリング・技術者3名と常勤の品質検査員6名を含む50人以上の専門チームを擁し、60セット以上の各種精密加工設備と一式の検査機器を備え、原材料の入荷から完成品の納品まで全工程の品質トレーサビリティシステムを確立しています。 ISO9001品質マネジメントシステム認証を取得し、11件の実用新案特許を取得し、優れた製品品質を備えた新エネルギー自動車、産業オートメーション、家電業界の中核サプライヤーとなっています。
1. サンプルサポート: 技術パラメータのカスタマイズに関するコンサルティング、3D 図面の共同設計検証、無料サンプルの提供、コスト最適化計画を提供し、製品が顧客の機器の動作条件とコスト削減要件に適合していることを確認します。
2. 量産保証：全工程CNC加工の品質トレーサビリティ、48時間の生産進捗状況の視覚的フィードバック、ISO/TS16949システム規格に準拠した品質検査、VMI在庫管理と緊急注文の迅速な対応をサポートします。
3. アフター保証：24か月の超長期保証期間を提供し、世界的な顧客の問題に48時間以内に対応し、オンサイト診断サービスを提供し、プロセスのアップグレードと反復ソリューションを無料で提供し、早期警告メンテナンスのための顧客の機器摩耗データベースを確立します。
4. カスタマイズ能力: 図面またはサンプルに従ってカスタマイズをサポートし、製品設計、試作テストから量産までのワンストップサービスを提供し、専門のエンジニアチームがプロセス全体で技術的なドッキングをフォローします。
Guanshuo の角形スプライン モーター シャフトを選択すると、高品質のトランスミッション コンポーネントが得られるだけでなく、10 年以上の業界経験から蓄積された専門的な技術サポートも得られます。選定設計からアフターメンテナンスまで安心してご利用いただけ、総合的な調達コストや設備メンテナンスコストを効果的に削減します。
A: サンプルリードタイム: 在庫サンプルの場合は 1 ～ 3 営業日、カスタム機械加工サンプルの場合は 7 ～ 12 日、熱処理または特殊な表面仕上げのアイテムの場合は 12 ～ 18 日です。量産リードタイム: 15 ～ 25 営業日 (数量と複雑さによって異なります)。リクエストに応じて急ぎのサービスも利用できます。
A: ISO9001 認証、全工程品質トレーサビリティ、24 か月の延長保証を取得しています。各バッチの材料証明書、熱処理報告書、工場検査報告書も提供します。
A: はい、在庫標準サンプルは無料で提供されますが、送料は購入者が負担します (運賃着払いまたはクライアントのフォワーダー集荷)。カスタムサンプルには加工コストが必要ですが、標準MOQを満たす最初の大量注文から全額差し引かれます。年間 30,000 米ドルを超えるご購入のお客様には、毎年新モデルごとに最大 3 つの無料カスタム サンプルを提供する権利が与えられます。
A: 標準部品の MOQ は 500 ～ 1000 個です。カスタムシャフト/ギア: 300 個; 42CrMo合金鋼: 800個。 MOQ 未満の注文は 30% ～ 50% の小口注文追加料金で受け付けられます (注文金額 ≥ USD 5,000 の場合は免除されます)。混合品目は MOQ を満たすために数量を組み合わせることができ、通常のリピート顧客は MOQ を下げるために交渉することができます。
A: T/T (電信送金) と L/C をサイトでサポートしています。他の支払い条件については交渉可能です。
10年以上にわたって高精度モーターシャフトの研究開発と生産に注力してきた専門メーカーとして、Guanshuoは常に技術革新を核とし、品質安定性を基盤として堅持し、世界中の顧客に正確で耐久性のあるカスタマイズされたシャフトソリューションを提供することに尽力しています。信頼できる角スプラインモータシャフトのサプライヤーをお探しの場合は、製品の詳細情報、お見積り、技術サポートについてお気軽にお問い合わせください。当社の専門チームが 24 時間以内に的を絞ったソリューションを提供し、お客様と一緒に価値を創造します。
