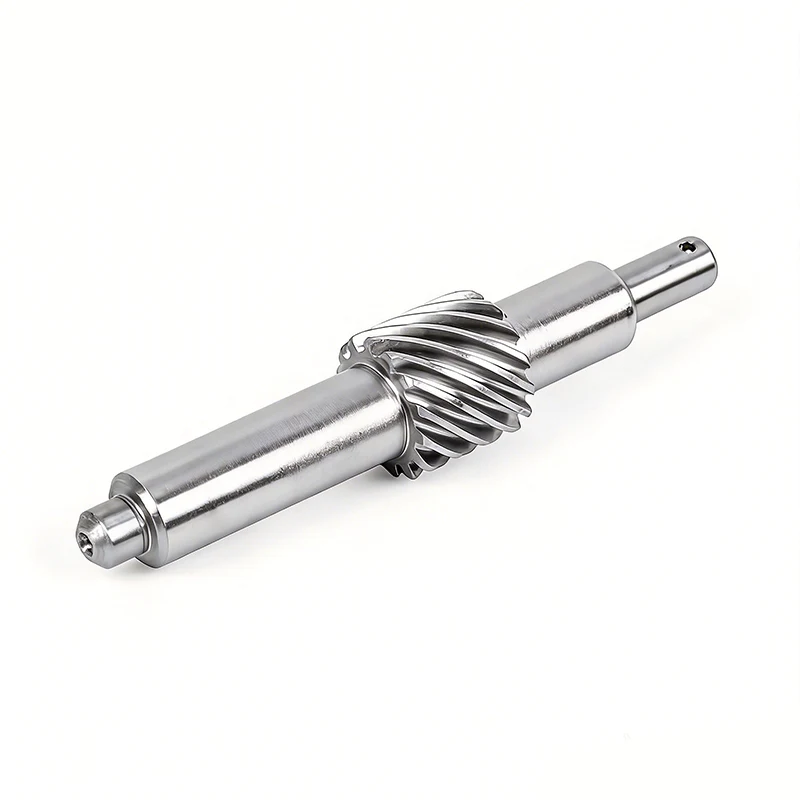

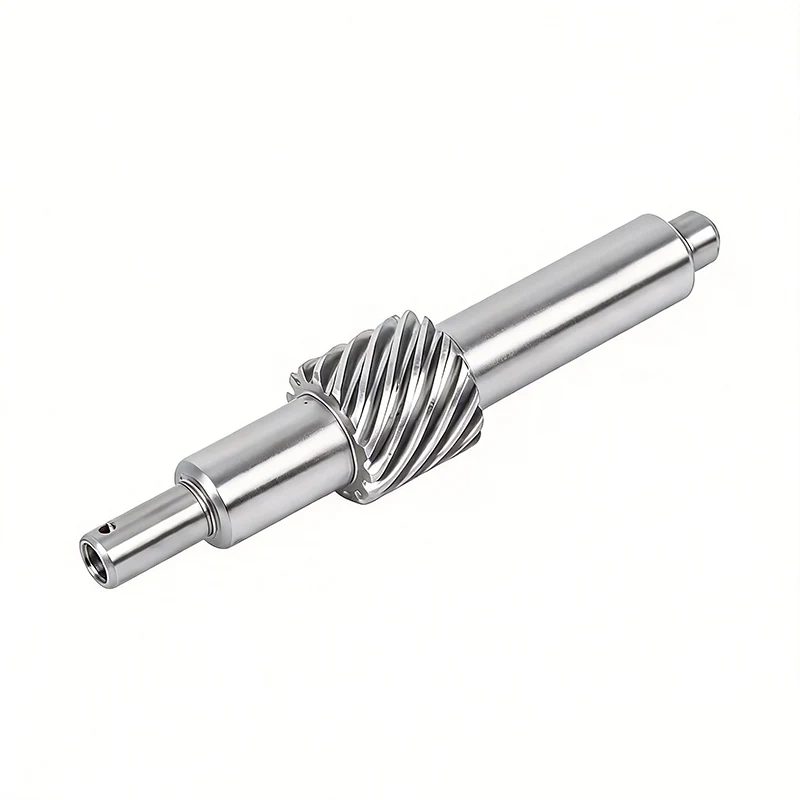

すべての空気圧システムが同じように動作するわけではありません。空になるものもあれば、油と水のミストが付着するものもあり、すべてが高頻度の起動と停止の衝撃に直面します。中国の寧波で Ningbo Guanshuo Precision Hardware Co., Ltd. によって製造された当社の空気圧ドライブ モーター シャフトは、特定の作業条件に合わせて複数の材料とコーティング構成で利用できます。標準的なドライエア システムから油と水が混合した腐食性環境に至るまで、お客様の用途に合わせて構築された構成があります。
適切な空気圧ドライブ モーター シャフトを選択するには、作業条件を理解することから始まります。空気圧環境が異なれば、腐食、負荷、シールの要件も大きく異なります。また、間違った構成を使用すると早期故障につながります。
| 条件タイプ | 特徴 | キーシャフトの要件 |
|---|---|---|
| ドライエアシステム | 清潔で乾燥した圧縮空気。最小限の湿気 | 基本的な耐食性。優れた耐衝撃性。標準シール |
| 油水混合 | Compressed air carries oil and water mist;キャビテーションのリスク | 強化された腐食保護。キャビテーション耐性。精密シール |
| 高腐食性 | 湿気の多い空気圧システム、化学物質を含んだ屋外空気圧システム | ベース材質はステンレス鋼。最大の耐食性 |
どのタイプかわかりませんか?作業条件の説明をお送りいただければ、当社のエンジニアが最適な材料と表面処理の組み合わせを推奨します。
当社では 4 つの標準材料オプションを提供しています。空気圧駆動モーターシャフト、それぞれが異なる腐食レベルと負荷要件に適しています。
| 材料 | 耐食性 | 強度と衝撃 | 最適な用途 |
|---|---|---|---|
| 42CrMo合金鋼 | ベーシック（コーティングあり） | 高強度、優れた靭性 | 乾燥したシステムまたは軽くオイルミストのシステム。中～重負荷 |
| 20クロムチタン | ベーシック（コーティングあり） | 浸炭焼入れ後も良好 | 汎用空気圧モーター。費用対効果の高いオプション |
| 304 ステンレス鋼 | 良い | 適度な強度 | 油水混合システム。中程度の腐食環境 |
| 316 ステンレス鋼 | 素晴らしい | 適度な強度 | 高腐食環境。化学または屋外の空気圧システム |
どの素材を選択すればよいかわからないですか?作業条件の説明をお送りいただければ、当社のエンジニアが最適な材料と表面処理の組み合わせを推奨します。
腐食は、空気圧システムの主な故障原因です。圧縮空気には、シャフトの表面を攻撃する油、水、汚染物質が含まれていることがよくあります。当社の空気圧ドライブ モーター シャフトは、乾燥、湿潤、および混合空気圧条件に対応できるよう、ターゲットを絞った腐食保護を考慮して設計されています。
| 特徴 | 説明 |
|---|---|
| 特殊防食コーティング | 圧縮空気システムにおける油水キャビテーション耐性のために合金鋼シャフトに適用 |
| ステンレススチールベースのオプション | より高い腐食環境向けの 304 または 316 ステンレス鋼 |
| 耐油性および耐潤滑剤性 | 空気圧システムで一般的に使用される作動油および潤滑油と互換性があります。 |
●油水混合空気条件でシャフトが長持ちします。
● 空気圧システムを汚染する錆びや表面劣化がありません。
● ドライおよびウェット動作サイクル全体にわたって一貫したパフォーマンス
● 乾湿混合作業条件における防食調達要件を満たしています。
空気圧システムは、急速なサイクルと瞬間的な衝撃荷重で知られています。標準的なモーターシャフトは、このような条件下ではすぐに疲労します。当社の空気圧ドライブ モーター シャフトは熱処理されており、数百万回の起動-停止サイクルに耐えるのに必要な中心部の靭性を実現しています。
● 焼き入れと焼き戻し--- 全体的な構造強度を高めるためのベース熱処理
● 浸炭焼入れ--- 丈夫で衝撃を吸収するコアを維持しながら、硬い表面層を作成します
● 強いコアの靭性--- 空気圧作動による瞬間的な衝撃荷重に耐えます。
● 空気圧ドライブの作動による瞬間的な衝撃に対処します。
● 数百万回の始動・停止サイクルによる疲労亀裂に耐えます。
● 高周波動作でも性能を維持
● 空気圧機器の耐衝撃性調達要件を満たしています。
空気圧システムでは、空気漏れを防ぎ圧力を維持するために、信頼性の高いシールが不可欠です。当社の空気圧ドライブ モーター シャフトは、空気圧シールやオイル シールとのシームレスな適合を保証する精密基準に従って製造されています。
| パラメータ | 価値 | シーリング効果 |
|---|---|---|
| シール嵌合部の公差 | IT5 - IT6 | 空気圧シールリングによる正確なフィット感 |
| 表面粗さ（シール） | Ra0.1～0.4μm | 滑らかな表面によりシールの摩耗を防止 |
| 真円度 | ≤ 0.005 mm | 全周均一なシール接触 |
| 円筒度 | ≤ 0.008 mm | シールの長さに沿った一貫したシール |
| 外径許容差 | h7 | ベアリングとシールとの正確な嵌合 |
●空気圧シールリングとオイルシールによるシームレスなフィット感
● 高密閉性の調達要件に対応する組み立て基準を満たしています。
●組み立て時間と調整の必要性を削減します。
● 生産バッチ全体で一貫したシール性能を保証します。
当社の空気圧ドライブ モーター シャフトは、特定の作業条件や機器の要件に合わせて完全に構成可能です。以下は標準構成オプションです --- カスタム仕様も利用可能です。
| カテゴリ | 標準オプション | 選考ガイダンス |
|---|---|---|
| 基材 | 42CrMo / 20CrMnTi / 304 SS / 316 SS | ドライ用合金。油水の場合は 304。 316 高腐食用 |
| 表面処理 | 標準コーティング / 強化コーティング / ポリッシュ(SS) | コーティングを腐食レベルに合わせます。 SSは無塗装でも使用可能 |
| 熱処理 | 焼入焼戻し / 浸炭焼入 / 複合 | 浸炭処理により硬質表面+強靭な芯部を実現。大きなインパクトを与えるために不可欠 |
| 外径許容差 | h7（標準）/h6/h5（精密） | h7 一般用。より密閉性の高い密閉性を実現 |
| シールフィット部 | IT5～IT6公差 / Ra0.1～0.4μm | IT5 は重要なシールを実現します。 IT6 標準シール用 |
| 幾何学的精度 | 真円度 ≤0.005 / 円筒度 ≤0.008 / 振れ ≤0.005‑0.015 | 高速または高密閉システム向けの高精度 |
| 軸端の特徴 | めねじ M5‑M12 / キー溝 / 二面取り / カスタムプロファイル | 機器の接続に基づいて指定してください |
| 表面粗さ | Ra0.4～0.8μm（一般）/Ra0.1～0.4μm（封止） | シール面がより滑らかになります。非クリティカル領域の標準 |
どの構成を選択すればよいかわからない場合は、当社のアプリケーション エンジニアは、お客様の作業条件とパフォーマンス要件に基づいて最適なセットアップを推奨します。
当社の空気圧ドライブ モーター シャフトは、さまざまな腐食、負荷、シール要件を持つ幅広い空気圧用途に使用できます。以下に、最も一般的なシナリオとそれぞれの推奨構成を示します。
シナリオ：管理された工場環境内の清潔で乾燥した圧縮空気。湿気は最小限で、重大な腐食性要素はありません。
主な課題:高頻度の起動停止の影響。長い耐用年数。コスト効率。
推奨される構成:42CrMo または 20CrMnTi 合金鋼、Q&T + 浸炭、標準コーティング、IT5‑IT6 シーリング。
代表的な設備:ファクトリーオートメーションアクチュエーター、標準空気圧モーター、組立ラインシリンダー。
シナリオ：圧縮空気にはオイルミストと水蒸気が含まれます。これは、潤滑や不完全な空気乾燥を伴う多くの産業用空気圧システムで一般的です。
主な課題:油水キャビテーション腐食。コーティング剥離の危険性。シールは油を含んだ空気と互換性があります。
推奨される構成:304 ステンレス鋼 (または強化コーティングを施した 42CrMo)、特殊防食層、IT5 ～ IT6 精密シール、真円度 ≤ 0.005mm。
代表的な設備:オイル潤滑を備えた空気圧モーター、産業用空気圧ツール、作業場用圧縮空気システム。
シナリオ：屋外の空気圧機器、化学産業システム、または湿気の多い沿岸環境では、腐食が最も懸念されます。
主な課題:高湿度および化学物質への曝露。錆びと表面劣化。過酷な条件下でも長期にわたる信頼性を実現します。
推奨される構成:最大の耐久性を実現する 316 ステンレス鋼、研磨仕上げ、精密なグランド シーリング、材料証明書。
代表的な設備:屋外アクチュエーター、化学処理空気圧システム、船舶用機器。
シナリオ：空圧マニピュレーター、高速ピックアンドプレース システム、自動化機器 -- シャフトは 1 日に数百回または数千回サイクルします。
主な課題:繰り返しの衝撃による疲労。接続点での磨耗。数百万サイクルにわたって一貫したパフォーマンスを発揮します。
推奨される構成:強度と靱性のバランスを実現する 42CrMo 合金鋼、Q&T + 浸炭処理、設計されたコア靱性、硬化された耐摩耗性表面。
代表的な設備:空圧マニピュレーター、高速ピックアンドプレースアーム、自動組立システム。
どのシナリオがアプリケーションに適しているかわからない場合は、当社の空気圧アプリケーション エンジニアにお問い合わせください --- お客様の特定の作業条件に基づいて最適な構成を選択するお手伝いをいたします。
すべての Guanshuo 空気圧ドライブ モーター シャフトは厳格な品質管理を受けており、空気圧システムの信頼性の高いパフォーマンスを保証します。
●材質認証確認（合金鋼、ステンレス鋼）
●化学成分検査
● 硬度と微細構造のチェック
●各製造段階での寸法検査
●熱処理後の硬さ検証
●表面粗さ測定
●塗装厚さ・密着性試験（塗装軸）
●シール面を含む全寸法検証
●真円度・円筒度測定
● 表面品質とコーティングの完全性検査
●ねじゲージ（軸端めねじ）
●全自動光学検査装置
●表面仕上げゲージ
●硬さ試験機
●円筒度測定器
●ねじゲージ
● ISO 9001:2015 品質マネジメントシステム
● 国家ハイテク企業
●11の特許技術
A: 労働条件によります。ドライエア システムの場合は、防食コーティングを施した 42CrMo または 20CrMnTi が適切に機能します。油と水の混合条件には、304 ステンレス鋼が適しています。高腐食環境または化学環境には、316 ステンレス鋼を使用してください。状態の詳細をお送りいただければ、最適な素材とコーティングの組み合わせを推奨させていただきます。
A: はい。合金鋼シャフトには、圧縮空気中の油水キャビテーションや作動油や潤滑油による軽度の腐食に耐える特殊な防食コーティングが施されています。より厳しい条件では、ステンレス鋼のオプション (304 または 316) がさらに優れた耐食性を提供します。
A：シール嵌合部の公差は表面粗さRa0.1～0.4μmでIT5～IT6級に達します。真円度≦0.005mm、円筒度≦0.008mmです。これらの仕様により、空気圧シール リングおよびオイル シールとのシームレスな適合が保証され、高密閉アセンブリ基準を満たします。
A：標準の軸端めねじの範囲はM5～M12です。図面要件に応じて、キー溝、フラット、特殊プロファイルなどのカスタム フィーチャーを追加することもできます。何を接続する必要があるかをお知らせください。それに応じてシャフト端を設計します。
A: はい、材料証明書は各バッチに提供されます。これは、材料組成が腐食性能に直接影響するステンレス鋼シャフトにとって特に重要です。ご要望に応じて、寸法検査レポート、硬度試験レポート、およびコーティング厚さレポートも入手可能です。
A: もちろんです。お客様の作業条件 (空気の質、水分/油分、サイクル頻度、負荷の種類) を説明していただくと、当社のエンジニアがお客様の特定の空気圧用途に最適な材料と表面処理構成を推奨します。
空気圧システムの構成は、万能ではありません。適切な材料、コーティング、公差の選択は、作業条件に完全に依存します。当社のアプリケーション エンジニアは、最初から適切な対応ができるよう支援します。不必要な機能に過剰な料金を支払ったり、過少仕様を設定したり、初期障害の危険を冒したりすることはありません。
当社のエンジニアは次のことをお手伝いします。
● 腐食と負荷の要件に基づいた材料の選択
● 表面処理とコーティングの推奨事項
●公差・シール精度仕様
● 特定の機器に合わせたシャフト端の機能設計
● パフォーマンスを犠牲にすることなくコストを最適化
弊社のアプリケーション エンジニアリング チームにご連絡ください。
● 電話 / WhatsApp: +86‑15990709753
● 応答時間: 技術的なお問い合わせについては 24 営業時間以内
相談を迅速に行うために、次のものを準備してください。
● 作業条件の説明 (空気の質、湿度、温度)
● 負荷とサイクル頻度
●必要な軸寸法
●接続タイプが必要です
●年間推定数量

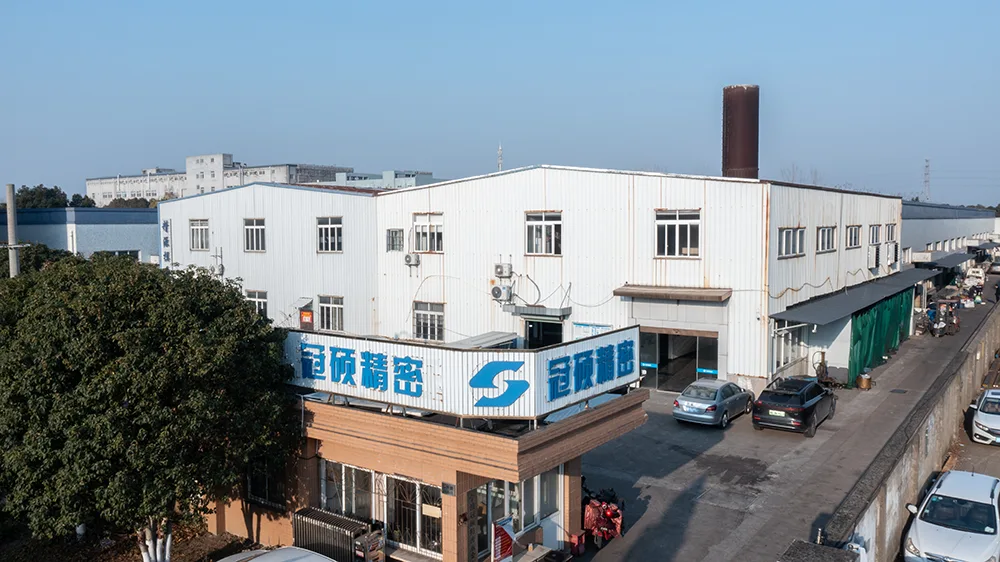

寧波関朔精密金物有限公司
