標準精密モーターシャフトはGuanshuoによって専門的に製造されています。精密ハードウェア加工で10年以上の経験を持つ中国メーカーであるGuanshuoの標準精密モーターシャフトは、成熟した45#鋼と40Crベース素材で作られ、焼き入れおよび焼き戻し熱処理によって加工され、ベアリング取り付け面の公差はIT6～IT7グレードに達します。精密シャフトに比べて単価が30％以上安く、安定した性能と大幅なコストメリットを両立させています。一般モーターや家電モーターの量産ニーズに的確に対応し、コスト管理と品質信頼性を両立させたコストパフォーマンスの高い伝動基幹部品です。
標準精密モータシャフトは、一般精密モータの伝達の核となる部品です。従来の 45# 鋼 / 40Cr ベース材料で作られ、焼き入れと焼き戻しの熱処理が施されているため、高精度の研削や特別なプロセスが不要で、製造コストが制御可能であり、大量のモーター調達のコスト管理ニーズに合わせて特別に設計されています。
本製品は主にモータの回転子と外部負荷との間で動力を伝達し、モータが発生する回転トルクを安定して伝達機構に伝達する役割を果たします。ファン、ポンプ、一般ギアモーターなどの中低速機器の運転に欠かせないキーコンポーネントです。高い汎用性、低いメンテナンスコスト、便利な修理と交換、高い部品互換性を特徴としており、その後のメンテナンスに特別な工具やカスタマイズされた部品を必要とせず、装置全体の運用とメンテナンスのコストを効果的に削減します。
Guanshuo の標準精密モーター シャフトは、コスト管理と性能バランスの間で優れた最適化を実現しており、主な利点は次の側面に反映されています。
1. 大幅なコストメリット
成熟した安定した母材と加工技術により、精密グレードのモーターシャフトに比べて単価が30％以上下がります。量産時にはコストメリットがさらに顕著となり、汎用モーターや家庭用モーターの大量調達のコスト予算を強力にサポートします。
2. 信頼できる材料保証
焼き入れ焼き戻し済みの 45# スチール (HRC28 ～ 32) により、強度と靭性の両方が保証されます。 40Cr 材料はオプションで、過酷な作業条件に適しており、さまざまな負荷レベルの使用要件を満たします。
3. 精密公差制御
キーの合わせ面 (軸受位置) には IT6 ～ IT7 等級の公差があり、非嵌合部には IT8 ～ IT9 等級の公差があります。幾何公差は従来のトランスミッション要件を満たしており、通常のモーター調達の精度閾値と一致します。
4. 優れたダイナミックバランス性能
G6.3 グレード (≤1500rpm) および G2.5 グレード (1500 ～ 3000rpm) のダイナミックバランス精度は、振動と騒音を効果的に制御し、ファンやポンプなどの中低速機器の動作要件に適応します。
5. オプションの基本防食
黒化、リン酸塩処理、単純なクロムメッキなどの基本的な防食処理をサポートし、追加の防食コストをかけずに乾燥した屋内の従来の作業条件の保護要件を満たします。

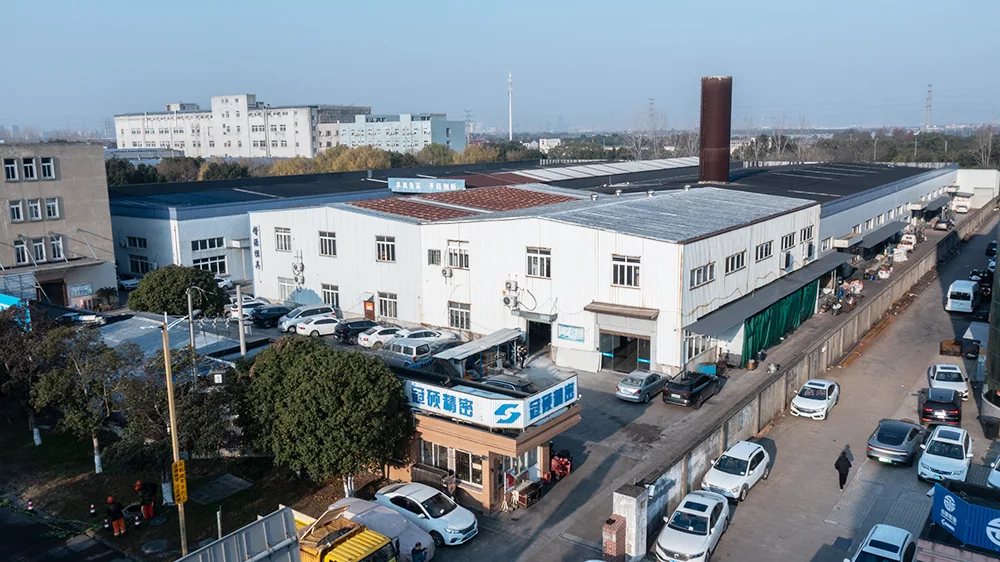

寧波関朔精密金物有限公司 (関朔) は、2016 年に設立された国家ハイテク企業で、10 年以上にわたって精密モーター シャフトの研究開発と生産に特化しています。当社は、エンジニアリング技術者 3 名と QC 検査官 6 名を含む 50 名以上の従業員を擁し、以下を備えた堅牢な製造基盤を維持しています。
●歯切りホブ盤 6 台、CNC 円筒研削盤 26 台、高精度センタレス研削盤 6 台
● 標準 CNC 旋盤 60 台、マシニング センター 2 台、ターンミル複合機 3 台
● 1 台の全自動光学検査システムに加え、硬さ試験機、2.5D プロファイル投影機、表面粗さ試験機、歯車試験センター、円筒度試験機などを搭載
標準精密モータシャフトは、汎用モータの伝達の中核部品です。従来の 45# 鋼または 40Cr に焼き入れおよび焼き戻し熱処理を施して製造されており、高精度の研削や特別なプロセスが必要ないため、コスト効率が高く、モーターの大量調達に最適です。
モータロータの回転トルクを効率よく外部負荷に伝達するシャフトで、ファンやポンプ、一般ギヤモータなどの中低速機器には欠かせない部品です。高い互換性、低いメンテナンスコスト、簡単な交換により、特別な工具やカスタムパーツを必要とせずに全体の運用コストが削減されます。
標準精密モーターシャフトは標準化されたプロセスフローで生産されており、高い品質安定性を特徴としており、産業グレードのモーター調達の信頼性要件を満たしています。具体的な技術パラメータは次のとおりです。
| パラメータ項目 | 値の範囲 | パラメータ項目 | 値の範囲 |
|---|---|---|---|
| 面取り | C0.5～C1 | 表面粗さ | Ra1.6～Ra3.2 |
| 外径許容差 | h9 / h8 | 直径振れ | ≦0.03～0.05mm |
| 合わせ面公差 | IT6 - IT7 | 非嵌合部の許容差 | IT8 - IT9 |
| 45# 鋼硬度 | HRC28-32 | ダイナミックバランスグレード | G6.3 / G2.5 |
ベース材質はモーター出力、負荷、環境要件に応じて 45# 鋼と 40Cr の間で柔軟に選択できます。表面処理方法もカスタマイズ選択に対応し、従来のモーターシャフトの調達ニーズをフルカバーします。これは、コスト、汎用性、信頼性のバランスをとったコスト効率の高いコアコンポーネントです。
国家レベルのハイテク企業として、Guanshuo は ISO9001 品質管理システム認証に合格し、プロセス全体を通じて品質管理基準を厳密に実施し、納品されたすべての標準精密モーター シャフトが品質要件を満たしていることを保証します。
同社は11件の特許技術（モータ軸の組合せ構造、シール性能、組立利便性、軸受潤滑、モータ固定ベース構造など）を保有しており、業界トップクラスの技術研究開発力を有しています。
硬さ試験機、二次元投影機、表面仕上げゲージ、歯車試験センター、円筒度計、その他の専門的な試験機器を含む完全な試験設備を備え、原材料の入荷検査から完成品の納品までのフルチェーンの品質トレーサビリティを実現しています。製品の精度と性能の安定性を確保するために、各工程で厳しい検査が行われます。
標準精度のモーター シャフトは、中程度の精度要件があり、調達コストとバッチ供給の安定性を重視し、高精度の伝達を必要としない調達シナリオに適しています。以下の産業分野で広く使用されています。
1. 家電モーター産業
家電製品の大量生産ニーズと低コストに応える各種家庭用モーターの中核回転軸。
2. ファン機器の製造
中低圧ファンおよび換気装置用のモーター伝動シャフト。G6.3 ダイナミックバランスグレードにより、動作振動と騒音を効果的に低減します。
3. ポンプ産業
通常のウォーターポンプおよび遠心ポンプ用のモーター出力シャフト。従来のポンプトランスミッションの動作条件を完全に満たす 45# 鋼焼入れ焼き戻し材料を使用しています。
4. 通常のギアモーター
IT6～IT7のはめあい精度で安定した歯車の噛み合いを実現する歯車減速機やギヤモータ用の伝動軸です。
5. 一般産業用モーター
さまざまな標準産業用モーターの回転シャフトをサポートし、コスト重視だが基本的な品質要件が必要なバッチ調達プロジェクトに適応します。
| 比較項目 | 関朔標準シャフト | プレミアムプレシジョンシャフト | 私たちの利点 |
|---|---|---|---|
| 応用 | 一般的なモーター、ファン、ポンプ、家電製品 | サーボ、スピンドル、航空宇宙 | コスト効率の高い大量供給 |
| 嵌合許容差 | IT6 -- IT7 | IT4 -- IT5 | 30% 以上のコスト削減 |
| ダイナミックバランス | G6.3 / G2.5 | G1.0 -- G2.5 | 中低速に最適 |
| 材質と硬度 | 45# / 40Cr、HRC28-32 | 合金鋼、深浸炭 | 安定、利用可能、手頃な価格 |
| リードタイム（質量） | 15--25日 | 30--45日 | より速く、より低い在庫コスト |
| 保証 | 24ヶ月 | 12～18ヶ月 | 保障期間が長くなり、リスクが軽減される |
私たちは率直に認めますが、私たちのシャフトは超高速またはサブミクロンの用途向けではありません。ただし、汎用モーターの 85% では、パフォーマンス、価格、可用性の最適なバランスを提供します。
標準精度のモーターシャフトは、中程度の精度、コスト効率の高い大量供給、および超精密を必要としない安定した性能を必要とするアプリケーションに最適です。これらは以下の分野で広く使用されています。
● 家電用モーター -- 大量・低コスト生産のためのコアシャフト
● ファン機器 -- 中・低圧ファンおよび換気システム用の伝動シャフト (G6.3 ダイナミックバランスにより振動を低減)
● ポンプ -- 通常の水ポンプおよび遠心ポンプの出力シャフト (45# 鋼は標準条件を満たしています)
●一般的なギヤモータ・・・安定したギヤの噛み合いを実現するIT6～IT7継手による動力伝達
●一般産業用モーター -- コスト重視、品質重視のプロジェクト向けの支持軸
サンプル開発から量産、アフターサポートまで一貫したサービスを提供します。
技術相談、3D図面連携、無償サンプル、作業条件に合わせたコスト最適化のご提案。
サンプルポリシー:在庫標準サンプルは無料で提供されます (送料は購入者が負担します)。カスタムサンプルには加工コストが必要ですが、標準MOQを満たす最初の大量注文から全額差し引かれます。年間 30,000 米ドルを超えるご購入のお客様は、毎年新モデルごとに最大 3 つの無料カスタム サンプルを受け取ります。サンプルの配送料はすべて購入者の負担となります (運賃着払いまたはクライアントのフォワーダー集荷)。
完全な CNC トレーサビリティ、48 時間の進捗状況の更新、ISO 準拠の検査、VMI 在庫管理、安定供給のための緊急注文対応。
MOQ (仕様による):標準部品 500--1000 個;カスタムシャフト/ギア 300 個; 42CrMo合金鋼品 800個。 MOQ 未満の注文は 30% ～ 50% の追加料金で受け付けられます (注文金額 ≥ USD 5,000 の場合は免除されます)。混合アイテムを組み合わせて MOQ を満たすことができ、定期的にリピートするクライアントは MOQ を下げる交渉を行うこともできます。
標準リードタイム:大量生産には 15 ～ 25 営業日かかります (量と複雑さによって異なります)。サンプルリードタイム: 在庫品の場合は 1 ～ 3 日、カスタム機械加工品の場合は 7 ～ 12 日、熱処理または特殊仕上げ品の場合は 12 ～ 18 日です。ご要望に応じて迅速なサービスをご利用いただけます。
24 か月の延長保証、グローバルな問題に対する 48 時間のオンサイト診断、無料のプロセス アップグレード反復、予知保全のためのウェア データベースが含まれます。
A: 標準シャフトの嵌合公差は IT6 ～ IT7 で、価格が 30% 以上安く、一般的なモーターに適しています。精密グレードは高精度用途向けです。
A: 重荷重用の標準 45# 鋼 (HRC28-32) または 40Cr、ご要望に応じてカスタマイズ可能。
A: 屋内の乾燥した条件向けの黒染め、リン酸塩処理、および単純なクロムメッキ。
A: サンプルはサポートされています。大量注文のMOQは仕様によって異なりますので、営業にお問い合わせください。
A：標準仕様を在庫しております。カスタムオーダーは数量と複雑さによって異なります。製造中は 48 時間の進捗状況の最新情報を提供します。
A: 24 か月の延長保証が付いています。この期間内に問題が発生した場合は、アフターセールスまでお問い合わせください。
A: 中国浙江省寧波市。 2016年設立。
A: はい、カスタマイズされたソリューションを開発するために、パラメーターのカスタマイズと 3D 図面の共同設計をサポートしています。
