Guanshuo Precision Hardware Co., Ltd. は、高トルク伝達および重負荷作業条件向けに特別に設計された高精度トランスミッション シャフト部品であるテーパー モーター シャフトを発売します。中国の精密モーターシャフトの大手メーカーおよびサプライヤーとして、Guanshuo は 10 年以上にわたって精密ハードウェア加工分野に深く関わってきました。国家レベルのハイテク企業であり、ISO9001品質マネジメントシステム認証を取得し、11件の特許技術を保有しています。キーレス円錐面フィット設計を採用し、キー溝やスプラインを必要とせず、軸方向の仮締めによるトルク伝達を実現します。取り付けと取り外しは効率的かつ便利であり、頻繁なメンテナンスが必要な重負荷の伝送シナリオに特に適しています。
テーパーモーターシャフトは、円錐面の摩擦によりトルクを伝達する精密伝達シャフトであり、キーレス接続時の高信頼性の動力伝達を実現することを核心としています。従来のキー接続方法に代わる円錐面フィット構造により、応力集中点が排除され、より均一な荷重分散が可能になります。この製品は、トランスミッションの精度と信頼性が重要となる産業オートメーション機器、新エネルギー車両駆動システム、家庭用電化製品のコンプレッサー、ポンプとバルブのコンポーネント、医療機器などで広く使用されています。頻繁な始動停止、正逆動作、または衝撃荷重への耐性が必要なトランスミッション システムにとって、シャフトは理想的な選択ソリューションです。
Guanshuo のシャフトには設計と製造において複数の技術的利点が組み込まれており、重負荷の伝達シナリオで優れたパフォーマンスを保証します。
1. キーレス円錐面のフィットにより、より確実なトルク伝達を実現
シャフトは従来のキー溝構造を廃止し、円錐面と円錐スリーブの協働を使用して摩擦ロックを実現します。円錐面接触率90%以上で十分な接触面積を確保しており、通常のキー接続に比べトルク伝達能力が大幅に優れています。シャフト本体の強度を弱めるキー溝がないため、シャフト全体の剛性と耐疲労性も向上します。
2. 効率的で便利な取り付けと取り外し
円錐面の嵌合は、熱間組立、冷間組立、または特殊な圧入装置を必要とせず、軸方向の事前締め付けによって簡単に取り付けることができます。分解する場合は、事前に締めたナットを緩めるだけで円錐面が分離されるため、機器のメンテナンスやコンポーネント交換にかかるダウンタイムが大幅に短縮されます。トランスミッションコンポーネントの定期的な検査や頻繁な交換が必要なアプリケーションシナリオでは、この機能によりメンテナンスコストと労働時間が大幅に削減されます。
3. 高い同軸度と精密な嵌合
Guanshuo には、高精度 CNC 円筒研削装置と全自動光学検査装置が装備されており、テーパーモーターシャフトの同軸度が ≤0.01mm 以内に制御されていることを保証します。このレベルの精度は、ラジアル振れと同心度に関する高精度トランスミッション システムの厳しい要件を満たし、トランスミッション中の振動と騒音を効果的に低減し、ベアリングとシールの耐用年数を延ばします。
4. 優れた耐衝撃性と耐過負荷性
円錐面の摩擦によるトルク伝達方式により、円錐面に沿って均一な荷重分布が可能となり、キー接続時のキー側への応力集中を回避します。衝撃荷重や瞬間的な過荷重に対して優れた信頼性と耐久性を発揮し、破砕装置、搬送機械、吊り上げ装置など衝撃の大きい作業条件に適しています。
| パラメータ | 仕様範囲 |
|---|---|
| テーパー公差 | AT7 ～ AT9 |
| ラジアル振れ | ≤0.005 ～ 0.02mm |
| 表面粗さ | Ra0.8 ～ Ra1.6 |
| 円錐面接触率 | ≥90% |
| 同軸度 | ≤0.01mm |
上記の技術パラメータは、特定のアプリケーション要件に応じてカスタマイズできます。 Guanshuo には 60 台を超える通常の CNC 機械と 26 台の CNC 円筒研削盤があり、さまざまな精度レベルやサイズ仕様のバッチオーダーに対応する柔軟な生産能力を提供しています。
Guanshuo のシャフトは検証され、複数の産業分野で適用されています。
産業用オートメーション機器--- ロボットのジョイント、CNC 工作機械のスピンドル、自動組立ライン、および伝送精度と応答速度に対する高い要件が求められるその他のシナリオに適しています。
新エネルギー車駆動システム--- 駆動モーターのコアトランスミッションコンポーネントとして、シャフトのキーレス設計は、車両の発進停止および加速時の高トルク衝撃に耐えることができます。
家庭用電化製品およびコンプレッサー--- 空調用コンプレッサーや冷蔵庫用コンプレッサーなど、頻繁に起動・停止を繰り返す機器において、円錐面嵌合の素早い組立・分解機能により、生産・メンテナンス効率が大幅に向上します。
ポンプ、バルブ、水処理装置--- シャフトの同軸度が高いため、ポンプのスムーズな動作が保証され、シールの摩耗が軽減され、機器全体の寿命が延びます。
医療機器付属品--- Guanshuoの製品ラインは精密医療機器アクセサリをカバーしており、テーパーモーターシャフトの高精度と信頼性は、医療機器のトランスミッションコンポーネントの厳しい要件を満たしています。

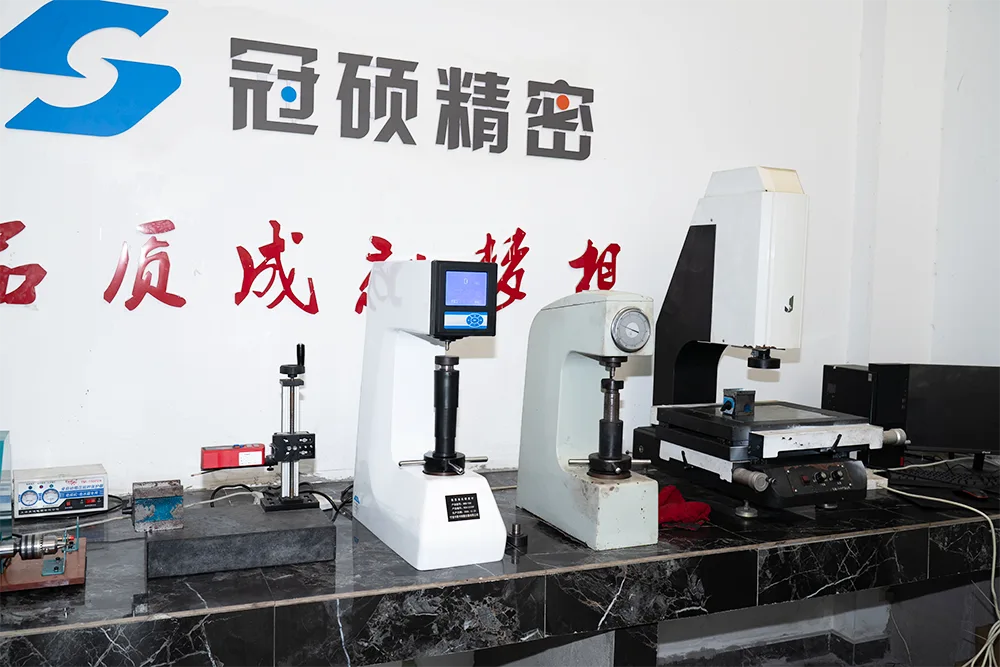

Guanshuo Precision Hardware Co., Ltd. は ISO9001 品質管理システム認証を取得し、原材料の入荷から完成品の出荷まで全工程の品質管理を実施しています。同社は独立した品質部門（常勤の品質検査員6名）と、硬さ試験機、2次元投影機、表面粗さ計、歯車試験センター、円筒度計などの総合的な検査設備を備えています。さらに、Guanshuo はモーター シャフトに関連する 11 件の特許技術を保有しており、ベアリングのシール構造、組み合わせたモーター シャフト構造、ベアリングの取り付け位置決めシャフトなどの革新的な設計をカバーしています。これらの特許技術は、シャフトのパフォーマンスの最適化とカスタマイズされた開発のための強固な技術基盤を提供します。
Guanshuo は、図面レビュー、材料選択、プロセス設計から量産までのフルチェーンのカスタマイズされたサービスを提供します。シャフトの製造プロセスには次のものが含まれます。
1. 材料の検査と切断--- 高品質の合金鋼またはカスタマイズされた材料を厳密に選択し、材料組成と機械的特性が要件を満たしていることを確認します。
2. CNC精密旋削加工--- CNC 旋盤を使用して、研削代を確保した状態でシャフト本体の荒加工および中仕上げ加工を完了します。
3. テーパー研削--- 高精度 CNC 円筒研削盤を使用して円錐面を精密に研削し、テーパー公差と表面粗さが設計要件を確実に満たすようにします。
4. 検査と検証---全自動光学式検査装置や円筒度計などを用いて、テーパ・同軸度・真円度などの主要寸法を全数検査します。
5. 洗浄と防錆梱包---完成品は洗浄処理後、防錆包装を行い、輸送・保管時の品質安定性を確保します。
中国のテーパーモーターシャフトの専門メーカーおよびサプライヤーとして、Guanshuo Precision Hardware Co., Ltd. は以下の利点により世界中の顧客の信頼を得ています。
●10年以上にわたる精密加工の経験---同社は2016年の設立以来、一貫して高精度モーター軸心の研究開発と製造に注力してきました。
● 高度な生産設備 --- 同社は CNC 円筒研削盤 26 台、ホブ盤 6 台、マシニングセンター 2 台、ターニング・フライス複合機 3 台、高精度センタレス研削盤 6 台、その他通常の CNC 機械 60 台以上を所有しています。
●総合的な品質システム---ISO9001認証、独立した品質検査チーム、全自動光学検査により、すべてのシャフトの一貫した品質を保証します。
●特許技術サポート --- モーターシャフト関連の 11 件の特許が製品の革新とカスタマイズを技術サポートします。
● ブランド協力経験 --- Goldsmiths、Decathlon (フランス)、Omron、Yasi などの有名ブランドと協力関係を確立しており、製品の品質は市場で検証されています。
● 迅速な対応と納期 --- 24 時間見積回答を約束し、サンプルのカスタマイズと量産をサポートします。
このシャフトは、Guanshuo Precision Hardware Co., Ltd.が長年の精密機械加工の経験と技術革新を組み合わせて発売した高性能トランスミッションシャフト製品です。キーレスの円錐面フィット設計は、トルク伝達の信頼性、取り付けの利便性、耐衝撃性、同軸精度の点で、従来のキー接続ソリューションよりも優れています。これは、高負荷、頻繁な起動/停止、およびメンテナンス頻度の高いシナリオに最適です。 ISO9001 認証システム、高度な生産および検査装置、11 件の特許技術を背景に、Guanshuo は世界中の顧客に高品質でカスタマイズ可能なシャフト ソリューションを提供することに尽力しています。
A1: いいえ。円錐面の摩擦によってトルクを伝達し、キー溝やスプラインを排除します。これにより応力集中が回避され、衝撃荷重下でのパフォーマンスが向上します。
A2: いいえ。取り付けは軸方向の事前締め付けによって行われ、ホット/コールド組み立てや特別なプレスは必要ありません。分解はナットを緩めるだけなので、メンテナンスが素早く簡単に行えます。
A3: 高負荷、頻繁な始動と停止、後進、および定期的なメンテナンスのシナリオ。一般的な用途: 産業オートメーション、EV ドライブ、コンプレッサー、ポンプ、バルブ、クラッシャー、コンベヤー。衝撃や過負荷に対しても優れた性能を発揮します。
A4: はい。同軸度は0.01mm以内に管理されており、高精度伝送のニーズに応えます。高精度の CNC グラインダーと自動光学検査を使用して一貫性を確保しています。
A5: はい。当社は、図面のレビュー、材料の選択からプロセス設計に至るまでのフルチェーンのカスタマイズを提供します。テーパ比、寸法、精度等級、表面処理等のカスタマイズも承ります。
A6: ISO9001 認証を取得しており、独立した QC チームと完全な検査装置を備えています。原材料から完成品まで全数検査。また、モーターシャフト関連の特許を 11 件保有しています。
A7: 弊社ホームページまたはメールよりお問い合わせください。技術サポートと価格については 24 時間以内に対応いたします。サンプル、量産対応可能です。
