本製品は、中心に連続した貫通穴を設けた中空モーターシャフトです。従来の中実シャフトと比較して、その中空構造はこの製品に独特の機能上の利点を与えます。スルーホールは、ケーブルの通し、パイプラインの配置、または通気および放熱チャネルまたは冷却剤の流路として使用でき、機器の配線をより整然とし、外部干渉を軽減します。
Guanshuo は CNC 旋削と深穴ドリル技術を採用してシャフトを加工し、貫通穴と外周の精密研削を行います。口径範囲はφ2～50mm、軸径はφ8～130mm、引張強度は600MPa以上です。この製品は、軽量設計と高精度の組み合わせにより、コンパクトな機器や高速冷却のシナリオで非常に優れたパフォーマンスを発揮します。
この製品の核となる価値は、1 つのシャフトで複数のニーズを解決できることです。従来の機器では、ケーブル ダクト、冷却パイプ、通気チューブを外部に個別に配置する必要があり、かなりのスペースを占有していました。スルーホールモーターシャフトは、3 つの機能すべてをシャフト本体内に統合し、装置スペースのレイアウトを大幅に最適化します。
Guanshuo のシャフトには次の主要な利点があり、精密伝達分野で好まれるシャフト タイプとなっています。
1. 高精度な加工能力
同社はCNC円筒研削盤26台、高精度センタレス研削盤6台、旋削・フライス複合マシニングセンター3台などの先進設備を備えています。検査設備には硬さ試験機、二次元投影機、表面仕上げゲージ、歯車試験センター、円筒度計などがあります。製品の外円面粗さはRa0.8μm以上の精度が得られます。貫通穴と外周円の同軸度を厳密に管理し、伝達精度と動作の安定性を確保しています。
2. 中空構造の集積化メリット
製品の中空スルーホール設計により、機器スペースが最適化され、外部付属品の占有が削減され、機器の統合が強化されます。スルーホールは 3 つの機能を兼ね備えています。ワイヤーを通すことで機器の配線が整然とし、外部の電磁干渉が軽減されます。換気と熱放散により、モーターの動作温度が効果的に低下し、熱変形が軽減され、ベアリングと絶縁コンポーネントの過度の摩耗が防止されます。
3. 軽量かつ高強度を実現
引張強度600MPa以上を確保しながら軽量化を実現しました。中実シャフトに比べ、同じ外径で軽量な中空構造により、機器全体の軽量化と動的応答性能の向上に貢献します。モーターシャフトの開発方向としては、中空モーターシャフトが従来の中実シャフトに徐々に取って代わりつつあります。
4. 徹底した品質管理体制
Guanshuo は ISO9001 品質管理システム認証を取得し、原材料から最終製品まで完全な品質管理を実施しています。同社は軸受のシール構造、モータ軸の複合構造、軸受の支持構造などの分野で11件の特許技術を保有している。
| パラメータ | 仕様範囲 |
|---|---|
| 絞り | φ2～50mm |
| シャフト径 | φ8～130mm |
| 抗張力 | ≧600MPa |
| 表面粗さ | ≦Ra0.8μm |
| 材料 | 45#高品質炭素構造用鋼など |
*上記のデータは、Guanshuo の製品仕様から得たものです。*
| パラメータ | 関碩仕様 | 対応規格 | 標準要件 |
|---|---|---|---|
| 抗張力 | ≧600MPa | GB/T 699-2015「良質な炭素構造鋼」 | 45# 鋼の場合: ≥600 MPa (熱間圧延または焼きならし) |
| 表面粗さ | ≦Ra0.8μm | ISO 4287「幾何製品仕様書（GPS） -- 表面性状：プロファイル法」 | Ra 0.8 μm は、精密機械加工グレード（精密旋削または研削によって達成される）として国際的に認められています。 |
スルーホールモーターシャフトは、中空構造、統合配線、通気、冷却、軽量、高精度というコア機能を備えており、空間統合、動的性能、放熱寿命、すっきりとした配線の点で優れた利点を持っています。精密、高速、コンパクト、高温の作業条件での調達に最適なシャフト タイプです。
新エネルギー車: ドライブモーター中空シャフトアプリケーション。貫通穴を通した内部オイル冷却循環を実現し、モーターの動作温度を効果的に低減します。
産業オートメーション：ロボットの関節、サーボモーター、小型伝動システム、配線や放熱用のスルーホール付き。
家電・精密機器: 高速放熱シナリオでのモーター シャフトの用途により、機器の統合と動作の信頼性が向上します。
医療機器：高い衛生性と耐食性が要求される用途に、ステンレス鋼材と組み合わせて高精度の伝達を実現します。
食品・化学機械: 耐食性と洗浄しやすい表面処理が必要なモーターシャフト用途。
Guanshuo の製品は広州、江蘇、福建、安徽、山東などの販売地域をカバーしており、Goldsmiths、French Decathlon、Omron、Yasi などのブランドと協力関係を確立しています。
製品を適切に使用することは、多機能統合の利点を実現するための前提条件です。 Guanshuo は長年の業界経験に基づいて、お客様がアプリケーションで最良の結果を達成できるよう支援するための重要なポイントを次のようにまとめています。
スルーホールの多用途利用：製品中央の貫通穴は、配線、配管配置、通気・放熱の3つの役割を担う設計となっております。配線の場合、ケーブルが軸中心を通過できるため、機器の内部配線がより整然とし、外部の電磁干渉を効果的に低減し、ケーブルが可動部品と擦れるのを防ぎ、機器の安全性が向上します。パイプラインの配置では、貫通穴を空気チューブ、液体パイプ、その他の補助パイプラインに使用できるため、装置の外部構造が簡素化され、コンパクトな装置の高スペース利用要件に対応できます。通気と放熱のため、貫通穴を流れる空気がモーターの動作中に発生する熱を除去し、ハウジングの温度を下げ、熱変形による精度への影響を軽減します。
内部冷却の大きな効果: 内部冷却用の貫通穴から冷却媒体 (圧縮空気やクーラントなど) を導入すると、モーター ローターおよびベアリング領域の動作温度を直接下げることができます。実験データによると、貫通穴による内部冷却により、軸受の温度が効果的に低下し、熱変形が大幅に減少するため、過熱による軸受や絶縁部品の摩耗の加速や劣化が防止され、長期連続運転でも安定した出力が確保されます。高速アプリケーションの場合、内部冷却はモーターの寿命を延ばすための重要な手段となります。
取付前のマッチング検査: スルーホールモーターシャフトを使用する場合、装置の口径とシャフト径の要件を厳密に一致させる必要があります。取り付ける前に、精密測定ツールを使用して機器のシャフト直径と嵌合穴のサイズを測定し、公差の適合性を確認し、伝達効率の損失や異音を引き起こす可能性のあるきつすぎたり緩すぎたりしないようにする必要があります。また、スルーホールの内壁が汚れていないか、異物がないことを確認してください。貫通穴の端の変形や傷を防ぐため、取り付けの際に軸端に衝撃を与えないよう注意してください。正しいマッチングと丁寧な取り付けにより、スムーズな伝送が保証され、互換性のない仕様によるパフォーマンスの問題が防止されます。
よくある誤用のリマインダー: スルーホールを誤って配線のみに使用し、放熱や冷却の機能を無視するユーザーがいます。装置の使用条件に合わせて、スルーホールの多機能性を最大限に活用することをお勧めします。また、ケーブルをスルーホールに通す場合は、十分な通気スペースを確保するために、ケーブルの外径がスルーホールの内径の 70% を超えないようにしてください。
製品の寿命を延ばし、伝達精度を維持するには、定期的なメンテナンスが重要です。 Guanshuo では、製品の長期にわたる信頼性の高い動作を確保するために、お客様がこれらのメンテナンス手順に従うことをお勧めします。
スルーホール内部の定期清掃: スルーホールは空気や冷却媒体に長時間さらされるため、塵、破片、油が徐々に蓄積し、流路を塞ぎ、通気/放熱効率や配線のスムーズさに影響を与える可能性があります。環境に応じて、四半期または半年に一度、貫通穴の一端から圧縮空気を吹き付けることをお勧めします。必要に応じて、中性洗剤を含ませた柔らかいブラシを使用して、表面を傷つけないように注意しながら内壁を優しく拭きます。洗浄後は、機器の冷却不良や回路障害を引き起こす可能性のある詰まりを防ぐために、スルーホールが完全に汚れていないことを確認してください。
シャフト表面とスルーホールエッジの検査: 定期的に (毎月推奨)、製品の外面と両端エッジに摩耗痕、傷、バリ、錆びがないか目視検査してください。軽微な傷が見つかった場合は、目の細かいサンドペーパーやオイルストーンで局所的に研磨することができますが、研磨後の表面粗さは許容範囲内であるようにしてください。摩耗がひどい場合や同軸度が変化した場合は、モーター動作中の同軸度や伝達精度に影響を与え、振動や騒音が増加する可能性があるため、直ちにGuanshuoに修理または交換を依頼してください。
保管環境の要件: スルーホールモーターシャフトがまだ取り付けられていない場合は、スルーホールに湿気や塵が入らないようにしてください。シャフトは、可能であれば相対湿度が 60% 未満に制御された、乾燥した換気の良い屋内環境に保管してください。シャフト表面に防錆油の薄い層を塗布し、汚染物質の侵入を防ぐためにプラスチックのキャップまたはテープを使用して貫通穴の両端をシールする場合があります。長期保管中は定期的に防錆状態をチェックし、必要なときにシャフトが良好な状態に保たれていることを確認してください。
潤滑・防錆剤の補給: 取り付けられた製品については、装置の稼働時間に応じて定期的に軸受グリスを補充し、特に高湿環境では貫通穴の内壁に結露が発生していないか確認することをお勧めします。換気と乾燥の頻度を増やすことが適切な場合があります。
Guanshuo Precision Hardware Co., Ltd. は ISO9001 品質管理システム認証を取得し、原材料の入荷から完成品の出荷まで全工程の品質管理システムを確立しています。
同社は、軸受のシール構造、潤滑が容易な軸受、モータ軸の組合せ構造、軸受座と軸受軸の回転支持部品、接合軸受軸、注油溝付き軸受軸、軸受設置位置決め機能付き軸受軸、軸受支持機能付き車軸構造、軸受支持構造、安定性の良いモータ固定座構造、シール性の良いモータ軸構造、組立が便利なモータ軸構造など、11件の特許技術を保有している。これらの特許取得済みの技術は、スルーホール モーター シャフトのシール性能、組み立ての利便性、および長期的な動作安定性のための強固な基盤を提供します。
検査装置には硬度計、二次元投影機、表面仕上げゲージ、歯車試験センター、円筒度計などが含まれており、すべてのシャフトが設計仕様の要件を満たしていることを確認します。
オリジナル工場生産、品質管理可能: Guanshuo は商社ではなく、シャフトの直接メーカーです。原材料の調達から加工、検査、出荷までの全工程を独自に管理し、製品ごとに安定した品質を確保しています。

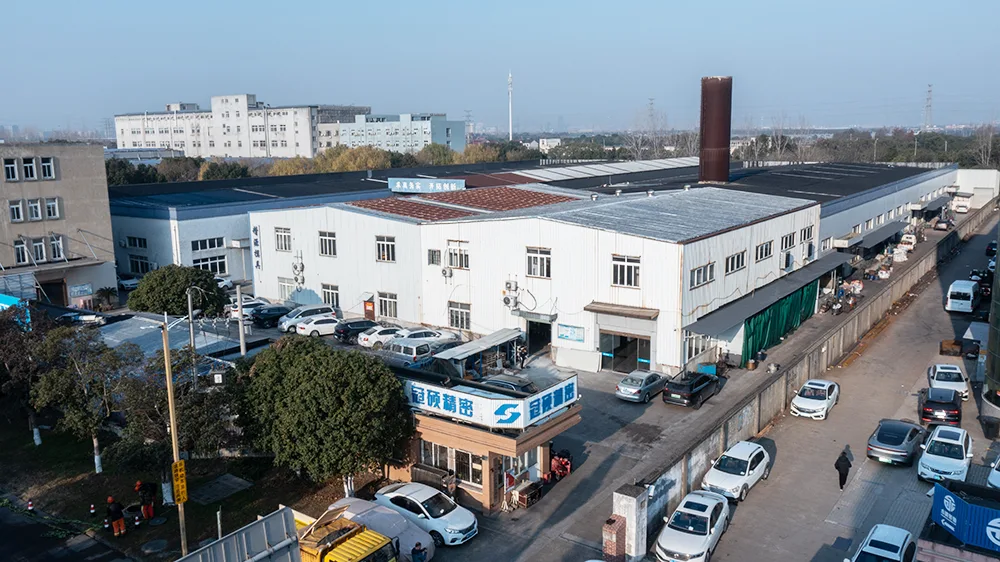

最新鋭の設備と十分な生産能力: 工場には 50 名以上の従業員がおり、そのうち 3 名がエンジニアリングおよび技術担当者、6 名が品質部門に所属しています。設備には、ホブ盤 6 台、CNC 円筒研削盤 26 台、全自動光学検査装置 1 台、マシニングセンター 2 台、旋削フライス複合機 3 台、高精度センタレス研削盤 6 台、その他通常の CNC 機械 60 台以上が含まれます。十分な生産能力により、大量注文の納期厳守が保証されます。
深い技術的専門知識、特許サポート: 11 の特許取得済みテクノロジーが、製品および関連製品の複数の中核となる技術的側面をカバーしています。
完全な認定、サウンド システム：研究開発、生産、販売の全プロセスを貫くISO9001認証制度です。
充実したサービス、安心のアフターサービス：サンプルから量産、プリセールスからアフターセールスまでのフルライフサイクルサービスをサポートします。
| 寸法 | 関碩（オリジナルメーカー） | 一般のトレーダー | 小さな作業場 |
|---|---|---|---|
| ビジネスの性質 | 直接生産、一貫した研究開発、生産、販売 | 再販業者、独自の能力なし | ワークショップ形式、規模限定 |
| 従業員とチーム | 従業員 50 名以上、エンジニア 3 名、QA スタッフ 6 名 | 通常は 10 人未満で、技術チームは存在しない | 数人から数十人、QC 担当者が不足 |
| コア処理装置 | CNC円筒研削盤26台、高精度センタレス研削盤6台、ターニングミーリングセンター3台、マシニングセンター2台、ホブ盤6台、通常のCNC機械60台以上 | 下請けに依存し、自社設備は持たない | 旧設備 シングルタイプ |
| 検査能力 | 硬度計、2D投影機、表面粗さ計、歯車試験機、円筒度計、自動光学検査 | 検査装置がない、または基本的なゲージのみ | 検査は限定的、目視チェックに依存 |
| 認証 | ISO9001認証取得 | 通常は未認定 | 未認証 |
| 特許技術 | 特許11件（ベアリングシール、複合シャフト構造、ベアリングサポートなど） | なし | なし |
| 表面粗さ | ≦Ra0.8μm以上 | 不安定、下請け業者に依存 | 通常はRa1.6μm以上のみ |
| 容量と納期 | 大容量、VMI サポート、48 時間の生産フィードバック | サプライヤーのスケジュールによって制御されるため、納期は不確実です | 容量が限られているため、大量の注文には対応できません |
| カスタマイズ機能 | 図面/サンプルのカスタマイズ、3D共同デザイン、無料サンプルをサポート | リレー要件のみ、設計能力なし | 基本的な処理、共同設計なし |
| アフターサービス | 24 か月の延長保証、48 時間以内のグローバル診断、無料アップグレード ソリューション | アフターサービスなしまたはリレーのみ | 正式なアフターセールスはありません |
| 協力クライアント | ゴールドスミス、デカトロン、オムロン、ヤシなど | 小規模な点在する顧客がほとんど | 地域の小規模顧客 |
上記の比較は、関碩がスルーホールモーターシャフトのオリジナルメーカーとして、設備規模、検査能力、認証制度、特許技術、納期保証、アフターサービスにおいて大きな優位性を持っていることを明確に示しています。 Guanshuo を選択するということは、安定した品質、信頼性の高い配送、およびフルライフサイクルのサービス サポートを選択することを意味します。
A: はい。標準口径φ2～50mm、軸径φ8～130mm。図面やサンプルに基づいてカスタマイズをサポートし、3D 共同設計検証も提供します。
A: 外円の表面粗さは通常 Ra0.8μm 以上に達し、要件に応じて調整できます。
A: 軽量、機能統合（配線/換気/冷却）、放熱性の向上、省スペース。モーターシャフトの開発方向です。
A: 24 か月の延長保証、48 時間以内のグローバルな問題診断、および無料のプロセス アップグレード ソリューションが提供されます。
A: 主な用途は 3 つあります: ワイヤー通し (配線を整理するため)、換気と放熱 (モーター温度を下げるため)、および冷媒通路 (内部循環冷却)。これらは個別に使用することも、組み合わせて使用することもできます。
A：公式サイトまたはメールよりお問い合わせください。 24 時間以内にご返信ください。見積書には開口公差と表面粗さが含まれます。
A: 新エネルギー車、産業オートメーション、家電製品、医療機器、食品および化学産業。すでに Decathlon や Omron などのブランドにサービスを提供しています。
A: Guanshuo は、26 台の CNC 円筒研削盤、11 件の特許、ISO9001 認証、全プロセスの品質管理、さらに 24 か月の保証と迅速な対応サービスを備えたオリジナル メーカーであり、より優れた品質と納期の信頼性を保証します。
