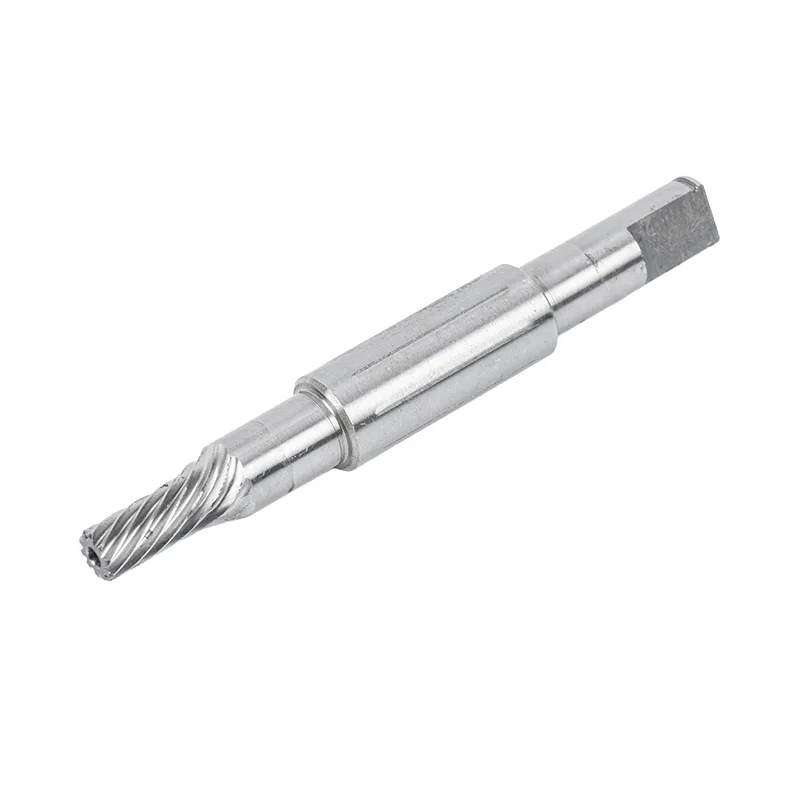

硬質合金モーターシャフト

Guanshuoは、10年以上の精密加工技術の蓄積を持つ中国の硬質合金モーターシャフトの専門サプライヤーとして、タングステン鋼と硬質合金のベース材料を採用して、超高硬度と優れた耐摩耗性を備えた硬質合金モーターシャフトを作成しています。優れた寸法安定性、耐食性、耐疲労性を兼ね備え、同軸度、真円度、平面度はすべてミクロンレベルの精度に達し、高摩耗および高頻度の作業条件下での調達の問題点に直接対処し、ハイエンド精密機器に長期信頼性の高い伝送ソリューションを提供します。

材料特性

タングステン鋼としても知られる硬質合金は、主に炭化タングステンで構成され、粉末冶金焼結プロセスを通じて製造される高性能エンジニアリング材料です。硬度、耐摩耗性、熱安定性において従来の鋼をはるかに上回っています。そのユニークな材料特性は主に 3 次元に反映されます。

1.超高硬度グレード
材料の硬度はHRA89-93に達し、通常の鋼やクロムメッキの表面硬度よりもはるかに高くなります。表面は非常に強力な耐傷性と耐摩耗性を備えており、摩耗の激しい作業条件下でも摩耗量はほとんど無視できるため、極端な摩耗シナリオに最適です。

2. 低い熱膨張係数
硬質合金は、極めて低い熱膨張係数と優れた剛性を兼ね備えています。高速運転や重負荷条件下でも変形が少なく、長期運転でも精度低下なく安定した精度を維持し、精密スピンドルや高速モーター調達の厳しい精度保持要求に応えます。

3. 安定した化学的性能
耐酸性、耐アルカリ性、耐酸化性、耐交番負荷性に優れ、化学的安定性も良好です。腐食性媒体や長期連続運転条件下でも信頼性の高い性能を維持し、過酷な環境における機器の信頼性基準を満たします。

要約すると、超硬合金材料は普通鋼の性能のボトルネックを根本的に打破し、硬度、耐摩耗性、熱安定性の大幅な向上を実現します。これは、需要の高い伝送シナリオに推奨されるマテリアル ソリューションです。

製品パラメータ（仕様）

性能比較

通常のスチールシャフト、黒染めシャフト、クロムメッキシャフトなどの従来のソリューションと比較して、硬質合金モーターシャフトは複数のコア性能次元で大幅な向上を実現します。さまざまなソリューションの比較は次のとおりです。

比較すると、硬質合金モーターシャフトは初期調達コストが高いものの、耐用年数が非常に長く、メンテナンス頻度が極めて低いため、総合的なライフサイクル使用コストは実際に優れていることがわかります。これらは、高い機器の信頼性要件と重大なダウンタイム損失を伴うハイエンド アプリケーション シナリオに特に適しています。

精密性能

超硬合金材料の優れた剛性と低変形という特性は、超高精度加工の基礎となります。 Guanshuo は、精密研削、ワイヤー切断、彫刻などの複数の精密機械加工プロセスを通じて、複数の幾何公差をミクロン レベルで制御できます。

1. ミクロンレベルの幾何公差
同軸度、真円度、平面度などの主要な幾何公差はすべてミクロンレベルの精度に達し、ハイエンド精密機器調達の厳しい公差要件を満たし、機器組み立て後の動作精度と同心度を保証します。

2. 高仕上げ・低フリクション
表面の粗さはRa0.05～0.2に達し、鏡面研磨効果が得られます。高い表面仕上げと低い摩擦係数により、高速動作時の摩耗と発熱が少なくなります。これは、高速で高精度のトランスミッションを調達するための重要な性能指標です。

3.高精度ダイナミックバランス
ダイナミックバランスグレードはG0.4～G1.0に達し、通常のモーターシャフトのG2.5～G6.3グレードよりもはるかに高くなります。高速回転時の振動が極めて少なく安定した動作を実現し、装置全体の騒音・振動の低減に効果を発揮します。

高精度性能と材料本来の寸法安定性を組み合わせることで、長期間の高速運転でも摩耗や熱変形による精度低下がなく、機器の精度が一定に保たれ、機器の精度保持期間が大幅に延長されます。

労働条件の適応

硬質合金モーター シャフトは、高要求、高負荷の極端な作業条件向けに特別に設計されており、通常のモーター シャフトが苦労するさまざまなアプリケーションの問題点を解決できます。これらは主に、次の 5 つの典型的なシナリオに適応します。

1. 摩耗の多い高周波条件
長時間の連続運転、高頻度の起動停止、および深刻な嵌合面の摩耗を伴う機器のシナリオ。通常のスチールまたはクロムメッキのシャフトでは摩耗が早すぎて頻繁な交換が必要です。超長寿命の硬質合金シャフトにより、ダウンタイムの交換頻度を大幅に削減できます。

2. 高速高精度伝送
高速スピンドル、高精度サーボシステム、高精度伝達機構など、動作精度や安定性に対する要求が極めて高いシナリオ。低熱膨張と高剛性により高速での寸法安定性が確保され、G0.4 ～ G1.0 のダイナミックバランスによりスムーズな動作が保証されます。

3. 腐食性媒体環境
Working conditions with acid-alkali media, oxidative corrosion and other harsh chemical environments.硬質合金材料は優れた化学的安定性と強い酸・アルカリ耐食性を備えており、通常の鋼では耐えられない環境でも長期にわたって信頼性の高い動作が可能です。

4. ロングサイクルメンテナンスフリー
遠隔地、水中、密閉された空洞内、および長期にわたるメンテナンスフリーの運用が必要なその他のメンテナンスが困難な場所に配備される機器。長寿命で安定した性能を発揮する硬質合金シャフトにより、メンテナンス頻度と運用コストを大幅に削減できます。

5. ハイエンド精密機器
輸出志向のハイエンド機器、精密検査機器、ハイエンドオートメーション機器、およびコンポーネントの品質と信頼性に対して非常に高い要件が求められるその他の製品。 Hard alloy shafts can comprehensively improve equipment grade and reliability performance.

フルサイクル値

硬質合金モーターシャフトの単価は従来のスチールシャフトよりも高くなりますが、その総合的な価値の利点は、装置のライフサイクル全体の観点から計算すると非常に重要であり、主に次の 3 つのレベルに反映されます。

1. 調達コストの側面
単体の調達コストは通常​​のソリューションに比べて高くなりますが、耐用年数が2倍以上となり、同一サイクル内の調達数量が減少し、直接材料費も比例して増加しません。摩耗の激しい作業条件では、交換頻度の減少によるコスト削減はさらに大幅になります。

2. 運用保守コストの側面
長い耐用年数と精度の低下がないため、ダウンタイムの交換や試運転校正にかかる人件費、およびスペアパーツの在庫コストが大幅に削減されます。特に継続生産企業の場合、予期せぬダウンタイムによる生産能力の損失はシャフト自体の調達コストをはるかに上回り、高い信頼性がもたらす間接的な価値は膨大です。

3. 製品価値の次元
ハイエンド機器に適用すると、機械全体の性能グレードと信頼性の評判が大幅に向上し、最終製品の市場競争力とプレミアム機能が強化され、機器メーカーがハイエンド市場で差別化された競争上の優位性を確立できるようになります。

Overall, the motor shafts are typical high-performance components featuring "one-time investment, long-term benefits".設備の長期安定稼動を追求し、総合的なコスト管理を重視する中～ハイエンドのお客様にとって、費用対効果が高く賢明な選択肢となります。

認証

10年以上にわたって精密ハードウェア分野に深く取り組んでいる国家レベルのハイテク企業として、Guanshuoは完全な資格認証システムと豊富な技術特許の蓄積を有しており、硬質合金モーターシャフトの品質と信頼性に対して権威ある承認を提供しています。主な資格と認定には次のものが含まれます。

1. ISO9001品質マネジメントシステム認証取得
同社はISO9001国際品質マネジメントシステム認証を完全に取得しています。原材料の調達から生産加工、完成品の納品までの全工程を標準化されたシステムで管理し、ロットごとに安定した品質とトレーサビリティを確保しています。

2. 国家レベルのハイテク企業
国家レベルのハイテク企業として表彰され、その研究開発能力と技術革新レベルは国家の権威ある評価を受けています。テクノロジーの研究開発とプロセスの最適化への継続的な投資により、製品のパフォーマンスが常に業界の先進レベルに維持されることが保証されます。

3. 11の特許技術
モーターシャフトの複合構造、シール性の高いモーターシャフト、組立性の高いモーターシャフト、軸受の潤滑構造、モーター固定座の構造など複数のコア技術を網羅した実用新案特許を計11件保有しており、独自の研究開発力が強い。

4. 完全なテスト機能
硬さ試験機、二次元投影機、表面粗さ試験機、歯車試験センター、円筒度計などの専門試験設備を備え、超硬合金シャフトの硬さ、幾何公差、表面品質などの指標を総合的かつ正確に試験できます。

完全な資格認証と技術特許制度は、Guanshuo の総合力を反映するだけでなく、信頼できる品質の強力な保証としても機能します。硬質合金モーターシャフトにより、顧客は調達と使用に対して大きな信頼を得ることができます。

アフターサービス

Guanshuo は、販売前、販売中、販売後の段階をカバーするフルサイクルのサービス システムを確立し、サンプル開発からバッチ納品、使用保守までの全プロセスを通じて顧客に専門的なサポートを提供します。主なサービス内容は次のとおりです。

1. 販売前サンプルサポート
技術パラメータのカスタマイズに関するコンサルティング、3D 図面の共同設計検証、無料サンプル テスト、コスト最適化の提案を提供し、顧客が選択を確認し、プロジェクトの初期段階でパフォーマンスを評価して開発リスクを軽減できるように支援します。

2. 量産進捗の見える化
量産段階でフルプロセスのCNC品質トレーサビリティ管理を実装し、48時間の生産進捗状況を視覚的にフィードバックします。顧客は受注生産状況をリアルタイムに把握できるため、生産計画の立案が容易になります。

3. VMI在庫管理
長期的に安定した協力的な主要顧客向けに、オンデマンドの在庫と柔軟な配送を備えた VMI ベンダー在庫管理サービスを利用でき、顧客の安全在庫のプレッシャーと資本占有コストを軽減します。

4. 緊急注文への対応
フレキシブルな生産ラインと緊急時対応能力を備えており、生産能力の増強や突然の追加注文などの特殊な状況下でも、お客様の緊急の注文ニーズに迅速に対応し、サプライチェーンの安定を確保します。

5. アフター保証の約束
24 か月の延長保証サービスと、世界中の顧客の問題に対する 48 時間のオンサイト診断対応を提供します。また、無料のプロセスアップグレードと顧客の機器摩耗データベースの早期警告メンテナンスも提供し、安定した機器の動作を継続的に保護します。

よくある質問

Q1: 超硬合金と普通鋼の実際の違いは何ですか?

A: タングステン鋼としても知られる超硬合金は、粉末冶金によって焼結された炭化タングステンを主成分とする材料です。その硬度はHRA89-93に達し、通常の鋼よりもはるかに高くなります。また、熱膨張係数が低く、耐食性が優れているため、摩耗が激しく高精度なシナリオにおいて性能が大幅に向上します。

Q2: 通常のモーターシャフトに比べて価格が非常に高いのはなぜですか?

A: 超硬合金の材質自体は鋼よりもはるかに高価であり、加工もより難しく技術的要求が高いため、単価も高くなります。ただし、寿命は通常のスチールシャフトの数倍であり、交換頻度は大幅に軽減されます。ライフサイクル全体の観点から見ると、総合的な使用コストは実際には低くなります。

Q3: 超硬合金シャフトは脆くなりますか?耐衝撃性はどうですか？

A: 超硬合金は高い硬度 (HRA 89-93) を持ちますが、靭性は鋼よりも低くなります。繰り返し大きな衝撃荷重 (>50J の軸方向衝撃) がかかる用途にはお勧めしません。このような場合には、硬質合金コアを使用しながら衝撃を吸収するダンピングバッファー構造（モデルHS‑R）による強化設計をご用意しています。負荷データを当社のエンジニアリング チームに連絡してください。疲労寿命をシミュレートします。

Q4: スチールシャフトよりもかなり重くなりますか?

A: Hard alloy density is approximately 14.5-15.0g/cm³, about twice that of steel. It weighs more under the same volume.回転慣性への影響は設計および選択時に考慮する必要があり、高速アプリケーションの場合は最終決定前に計算することをお勧めします。

Q5: 摩耗した後、修理して再利用できますか?

A: 超硬合金は非常に高い硬度を持ち、通常の使用条件下では摩耗が最小限に抑えられ、通常は修理の必要がありません。偶発的に損傷した場合、修理は困難であり、費用もかかります。通常は、新しいシャフトと直接交換することをお勧めします。

Q6: 標準以外のカスタムサイズはサポートされていますか?何を提供する必要がありますか?

A: 精密研削、ワイヤーカット、彫刻などの加工を含め、図面に基づいたカスタム生産がサポートされています。 2D 図面または 3D モデルを提供するだけで十分です。エンジニアリング チームはプロセスの実現可能性を評価し、専門的な提案を提供します。

Q7: G0.4～G1.0のダイナミックバランスグレードはどのレベルですか?

A: 通常のモーターシャフトは、G6.3 または G2.5 グレードが一般的です。 G0.4～G1.0は高精度級に属します。数値が小さいほどバランス精度が高くなり、振動が少なく、高速走行時の動作がスムーズになります。精密スピンドルや高速モーターなどの需要の高いシナリオに適しています。

Q8: どのような機器に適していますか?

A: 主に、精密スピンドル、高速サーボモーター、オートメーション精密機器、腐食環境専用モーター、長期メンテナンスフリー機器など、高摩耗、高精度、高速、または腐食要件を備えた中型および高級機器に適用されます。通常の汎用モーターにはコストメリットが分かりにくいため推奨しません。
